Transformátory pre veternú a vodnú energiu

Pokročilá transformačná vodná elektráreň GNEE Electric poskytuje spoľahlivý, vysokokapacitný{0}}a efektívny prenos energie prispôsobený pre veľké-a malé vodné inštalácie. Vo vodných elektrárňach generátory zvyčajne vyrábajú elektrinu pri nižších napätiach, aby sa optimalizovala konštrukcia turbíny a generátora. Elektrický transformátor GNEE vo vodnej elektrárni zohráva kľúčovú úlohu pri zvyšovaní tohto výkonu na stredné alebo vysoké prenosové napätie-zvyčajne 35 kV, 110 kV, 132 kV, 220 kV, 400 kV alebo dokonca vyššie-pre efektívnu integráciu s nízkymi{11}}stratami do národnej alebo regionálnej siete.



Naše produkty boli vyvezené do viac ako 150 krajín po celej Ázii, Európe, Afrike, na Strednom východe a v Amerike a úspešne poháňajú veterné farmy, vodné elektrárne a hybridné systémy obnoviteľnej energie po celom svete.



Či už potrebujete jednu jednotku alebo hromadnú objednávku, spoločnosť GNEE poskytuje{0}}priame stanovovanie cien, rýchle dodanie a komplexnú popredajnú{1}podporu, ktorá vám pomôže maximalizovať efektivitu projektu a minimalizovať náklady na životný cyklus.



Zistite viac o transformátoroch GNEE



Transformátory veternej energie - navrhnuté pre aplikácie na pevnine a na mori

Transformátory veternej energie sú kritické komponenty, ktoré zvyšujú nízke napätie generované veternými turbínami (zvyčajne0,69 kV alebo 35 kV) na vyššie prenosové napätie siete (ako napr35 kV alebo 110 kV), čím sa minimalizujú energetické straty-pri dodávke energie na veľké vzdialenosti. GNEE vyrába komplexný sortimentveterné transformátoryurčené na inštaláciu do veží veterných turbín, na základové plošiny alebo priamo do gondoly



Vodné transformátory - Vysokoúčinné{1}}riešenia pre vodné elektrárne

Vodné transformátory zohrávajú zásadnú úlohu pri zvyšovaní výstupného napätia generátora na prenosové-napätie, čo umožňuje efektívne dodávanie energie z vodných elektrární do siete. GNEE ponúka široký výberhydroenergetické transformátoryvrátane olejových{0}}napájacích transformátorov a suchých{1}}distribučných transformátorov, prispôsobených pre malé-série{3}}-riečnych projektov, veľké vodné elektrárne{5}}na nádrži a prečerpávacie-skladovacie zariadenia.



Prípadová štúdia transformátora vo vodnej elektrárni

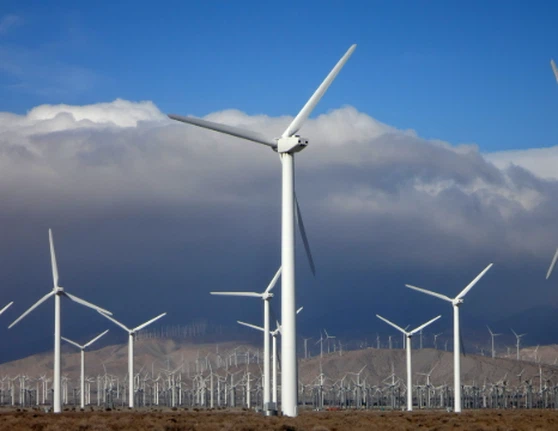

Veterná farma

GNEE Electric dodáva 6300 kVA 35/0,4 kV olejové-polnorované transformátory pre veternú farmu Anhui Mingguang. Tento distribučný transformátor ponorený do oleja zvyšuje napätie elektrickej energie generovanej veternými turbínami s výkonom 4,5 MW na 35 kV a je vybavený utesnenou olejovou nádržou, ktorá má nízku-stratu záťaže

dizajn a olej FR3 šetrný k životnému prostrediu, vďaka čomu je ideálny pre kompaktné základne veterných veží.







Projekt horskej veternej elektrárne - 1250 kVA suchý- transformátor

GNEE Electric Company dodala pre horskú veternú farmu 1250 kVA sériu suchého typu SCB14 transformátor, ktorý má vysokú izoláciu a tepelnú odolnosť. Tieto transformátory sú inštalované v platforme gondoly turbíny, aby zaistili bezpečnú a ohňovzdornú konverziu napätia medzi turbínou a 35 kV kolektorovou sieťou.







Rozvodňa veternej farmy – 110 kV hlavný transformátor

V strednom{0}}projekte veternej energie dodala spoločnosť GNEE Electric 110/35 kV 25 MVA na -záťažový odbočný- transformátor ako hlavnú jednotku rozvodne. Je navrhnutý podľa noriem IEEE/IEC a zaisťuje efektívny krok napájania-do vysokonapäťovej-siete s nízkym čiastočným vybitím a vysokou tepelnou stabilitou.



Keďže globálny energetický prechod pretvára energetickú infraštruktúru,transformátory pre veternú a vodnú energetikuzostať základom integrácie obnoviteľnej energie. Či už vyvíjate veternú farmu na pevnine, projekt veternej energie na mori, vodnú elektráreň alebo hybridný systém obnoviteľnej energie, GNEE poskytuje prispôsobené, továrenské-priame transformátorové riešenia postavené podľa medzinárodných noriem a navrhnuté pre dlhodobú-spoľahlivosť.



Ste pripravení diskutovať o vašich projektových požiadavkách?Kontaktujte náš inžiniersky tím ešte dnes pre bezplatnú technickú konzultáciu a konkurenčnú cenovú ponuku. Jednoducho nám pošlite svoje špecifikácie - vrátane požadovanej kapacity (kVA), menovitého napätia (HV/LV), prostredia inštalácie a cieľových noriem - a my vám odpovieme do24 hodíns riešením na mieru a cenou.



Kliknutím na tlačidlo nižšiePožiadajte o bezplatnú cenovú ponukualebo nás kontaktujte priamo prostredníctvom e-mailu alebo WhatsApp - poďme spoločne poháňať budúcnosť obnoviteľnej energie!

Požiadajte o bezplatnú cenovú ponuku

Menovitá kapacita (kVA)	Kombinácia napätia			Vektorová skupina	Žiadna-strata zaťaženia (kW)	Strata zaťaženia (kW)	Žiadna-aktuálna záťaž (%)	Impedancia krátkeho-obvodu (%)
	Vysoké napätie (kV)	Rozsah odberu vysokého napätia (%)	Nízke napätie (LV)
30	20	±2×2,5 alebo ±5	0.4	Dyn11 alebo Yan11 alebo Yyn0	0.08	0.66/0.63	1.7	5.5
50					0.1	0.96/0.91	1.6
63					0.12	1.14/1.09	1.5
80					0.14	1.37/1.30	1.4
100					0.16	1.64/1.57	1.2
125					0.19	1.98/1.88	1.2
160					0.23	2.41/2.30	1.1
200					0.27	2.85/2.72	1
250					0.32	3.34/3.18	0.96
315					0.38	4.00/3.81	0.88
400					0.46	4.72/4.39	0.8
500					0.54	5.64/5.48	0.8
630					0.65	6.48	0.72
800					0.78	7.84	0.64
1000					0.92	10.7	0.56	6
1250					1.1	12.5	0.56
1600					1.33	15.1	0.48
2000					1.56	19.1	0.48
2500					1.87	22.2	0.4



Aký transformátor sa používa vo vodnej elektrárni?

Klasifikácia transformátorov vo vodných elektrárňach
Vysokonapäťové{0}}transformátory: 132 kV, 220 kV, 400 kV+Používa sa vo veľkých vodných staniciach napojených na národné siete.



Aké sú niektoré transformátory vo veternej turbíne?

Typy transformátorov veternej energie:

Typ transformátora	Rozsah aplikácie
Pad-Mounted Wind Transformer	Malé{0}}až{1}}stredné pobrežné veterné turbíny
Tower-Základný transformátor	Integrované do veže turbíny
Step-Up Station Transformer	Prenos stredného{0}}až{1}}vysokého napätia
Transformátor s troma-vinutiami	Kombinácia viacerých turbín alebo systémov



Aké je pravidlo 80 % pre transformátory?

Pravidlo 80% jesmernicu, ktorá odporúča prevádzkovať transformátor na maximálne 80 % jeho menovitej kapacity za normálnych podmienok. Napríklad, ak je transformátor napájacieho stĺpa dimenzovaný na 50 kVA, v ideálnom prípade by počas nepretržitej prevádzky nemal prenášať viac ako 40 kVA.



Aký typ transformátora sa používa v elektrárni?

Zvýšte transformátorje opakom. Prenášajú nižšie napätie na vyššie napätie, ktoré sa zvyčajne používa v elektrárňach a projektoch obnoviteľnej energie, ako sú solárne farmy.
