Výber transformátora ťažobného projektu 1000 kVA vs 2000 kVA

Výber banských transformátorov je jedným z najdôležitejších technických rozhodnutí v každej banskej prevádzke. Bane predstavujú extrémne drsné prostredie – prach, vibrácie, kolísanie teploty, vlhkosť a vysoké mechanické zaťaženie. Výber správneho banského transformátora zaisťuje spoľahlivú distribúciu energie, minimalizuje prestoje, zvyšuje bezpečnosť a znižuje celkové náklady na vlastníctvo (TCO).



Či už prevádzkujete povrchovú baňu, podzemnú baňu alebo závod na spracovanie nerastov – od a1000kVA olejový transformátordo a2000kVA banský olej ponorený transformátor– správny výber priamo určuje úspešnosť vášho napájacieho systému.



Kliknutím získate viac informácií o transformátoroch GNEE





Banské transformátory sú chrbtovou kosťou distribúcie energie v lokalite bane. Zvyšujú alebo znižujú napätie, aby dodávali bezpečnú dostupnú energiu z rozvodnej siete, miestnych generátorov alebo obnoviteľných zdrojov pre ťažké zariadenia – elektrické lopaty, drviče, dopravníky, čerpadlá, ventilačné ventilátory, osvetľovacie systémy a spracovateľské stroje.



V modernom baníctve, kde prevádzka beží 24 hodín denne, 7 dní v týždni pri vysokej záťaži, výber správneho banského transformátora priamo ovplyvňuje produktivitu. Napríklad a1000kVA olejový transformátorsa bežne nachádza v rozvodni elektrickej energie malého až stredne veľkého spracovateľského závodu, zatiaľ čo a2000kVA banský olej ponorený transformátorje štandardom pre drviacu stanicu stredne veľkej povrchovej bane. Priemyselné údaje ukazujú, že prestoje súvisiace s elektrickou energiou môžu stáť desiatky tisíc dolárov za hodinu, takže správne nastavenie transformátora – kapacity a typu – je nevyhnutné.



Medzi hlavné výhody optimálneho výberu patria:

• Zvýšená prevádzková doba a životnosť zariadenia
• Vyššia energetická účinnosť a nižšie účty za elektrinu
• Lepšie dodržiavanie prísnych bezpečnostných a environmentálnych predpisov
• Nižšie náklady na údržbu počas životného cyklu majetku
• Podpora pre budúce rozširovanie baní a rast zaťaženia



Táto príručka sa zameriava na transformátory do drsného prostredia špeciálne navrhnuté pre banské aplikácie. Keďže sa banské projekty posúvajú ďalej do odľahlých a náročných oblastí, správny výber transformátora je nevyhnutný pre dlhodobý úspech projektu.





Potrebujete pomôcť s výberom transformátora na ťažbu na vašom projekte?

→Náš tím ponúka bezplatné úvodné konzultácie a posúdenie záťaže. Získajte bezplatnú konzultáciu





Ťažobné prostredie sa zásadne líši od štandardných priemyselných alebo komerčných prostredí. Pochopenie týchto výziev je základom efektívneho výberu banského transformátora.



Environmentálne stresory:

• Vysoká koncentrácia prachu a častíc, ktoré môžu blokovať chladiace systémy a zhoršovať izoláciu
• Extrémne teplotné výkyvy (-40 stupňov v arktických oblastiach až +50 stupňov alebo viac pri operáciách v púšti)
• Vysoká vlhkosť, silné dažde alebo korozívne chemikálie zo spracovania rudy
• Nepretržité silné vibrácie z trhacích prác, vŕtania a ťažkých strojov
• Možnosť výbušných plynných atmosfér v podzemných uhoľných alebo plynových baniach



Elektrické vlastnosti:

• Vysoké nábehové prúdy z častého štartovania motora (drviče, mlyny, dopravníky). To znamená, že kapacitu transformátora nemožno vypočítať jednoducho z účinníka v ustálenom stave. Napríklad a1000kVA suchý transformátorpoužitý pre drvič s premenlivou frekvenciou môže mať efektívnu kapacitu len okolo 700 kVA.
• Výrazné harmonické skreslenie z frekvenčných meničov (VFD), usmerňovačov a elektronických ovládacích prvkov – keď obsah harmonických prekročí 30 %, odporúča sa transformátor s vyšším K-faktorom.
• Vysoko variabilné profily zaťaženia s vrcholmi počas výrobných zmien a žľabmi počas období údržby.
• Vzdialené zdroje energie často zahŕňajúce dlhé prenosové vedenia alebo výrobu na mieste s výraznými výkyvmi napätia.



Prevádzkové a bezpečnostné faktory:

• Obmedzený prístup pre údržbu v podzemných alebo odľahlých oblastiach
• Prísne regulačné požiadavky na požiarnu bezpečnosť, ochranu proti výbuchu a kontrolu životného prostredia
• Potreba škálovateľnosti, keď sa rozširujú banské zásoby alebo sa zvyšuje priepustnosť
• Tieto podmienky robia štandardné komerčné transformátory nevhodnými. Špeciálne banské transformátory sa vyznačujú robustným krytom (vysoké IP), vylepšenými schémami chladenia, držiakmi tlmiacimi nárazy a materiálmi navrhnutými pre extrémne prostredia. Ignorovanie ktoréhokoľvek z týchto faktorov počas výberu môže viesť k predčasnému zlyhaniu a bezpečnostným rizikám.





Transformátory suchého typu používajú na izoláciu a chladenie vzduch alebo pevné dielektrické materiály (napr. epoxidovú živicu), čím sa úplne eliminujú riziká súvisiace s olejom.



Hlavné výhody ťažby:

• Vynikajúca požiarna bezpečnosť – ideálne pre podzemné bane a stiesnené priestory, kde je potrebné minimalizovať riziko požiaru
• Nižšie požiadavky na údržbu (žiadne odbery vzoriek oleja alebo kontrola netesností)
• Šetrné k životnému prostrediu, žiadne riziko úniku oleja kontaminujúceho pôdu alebo vodu
• Vhodné pre vnútorné alebo polouzavreté rozvodne



Typické príklady produktov:

A 1000kVA suchý transformátor(napr. SCB14-1000/10 alebo ohňovzdorný banský typ KBSG-1000/10) je široko používaný v podzemných centrálnych rozvodniach a komorách chránených proti výbuchu. Jeho bezolejová konštrukcia výrazne znižuje riziko výbuchu v plynnom prostredí.



Pokiaľ ide o kapacitu, hlavný rozsah pre transformátory suchého typu je zvyčajne 315 kVA až 2 500 kVA, pričom najobľúbenejšie sú 1 000 kVA a 1 250 kVA.





Transformátory ponorené do oleja používajú na izoláciu a odvod tepla minerálny olej alebo ekologické esterové kvapaliny. Sú ťahúňmi povrchového zásobovania energiou v baniach.



Výhody:

• Vynikajúce odvádzanie tepla, vďaka čomu sú vhodné pre vysoké kapacity a horúce podnebie
• Vo všeobecnosti sú nákladovo efektívnejšie pre vysokovýkonné vonkajšie aplikácie
• Overená dlhá životnosť pri správnej údržbe (často viac ako 30 rokov)
• V mnohých prípadoch lepšia schopnosť preťaženia



Typické príklady produktov:

A 1000kVA olejový transformátor(napr. S13-M-1000/10) sa často používa pre malú povrchovú drviacu stanicu alebo obytný priestor bane.

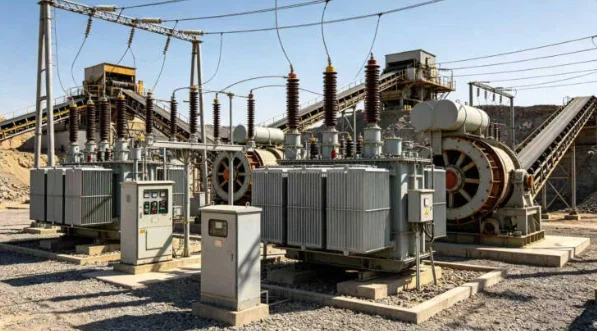

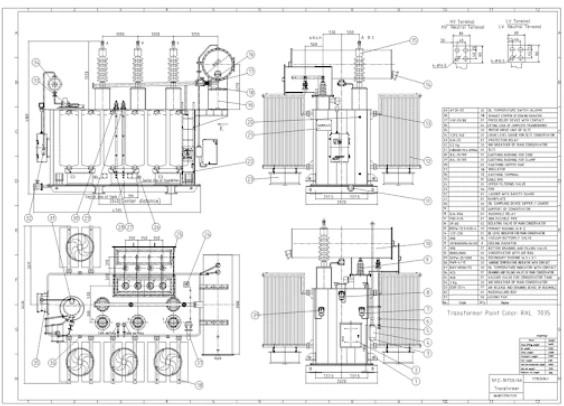

A 2000kVA banský olej ponorený transformátor(napr. S20-M-2000/35) je bežnou voľbou pre hlavnú rozvodňu stredne veľkej povrchovej bane alebo pre veľký spracovateľský závod. Táto kapacita môže slúžiť približne 1600 kW skutočného zaťaženia a zároveň poskytuje 25% rezervu pre budúce rozšírenie.

Pre veľké bane sa používajú 3150 kVA, 5000 kVA a dokonca 10 000 kVA transformátory ponorené do oleja.





Funkcia	Suchý typ (napr. . 1000kVA suchý typ)	Ponorené do ropy (napr. . 2000kVA banské naftové ponorené)
Chladiace médium	Vzduch/pevná živica	Minerálny olej alebo esterová kvapalina
Riziko požiaru a výbuchu	Veľmi nízka	Vyššie (vyžaduje ohrady, hasenie požiaru)
Údržba	Nízka	Stredne vysoké (analýza oleja, kontroly netesností)
Najlepšia aplikácia	Podzemné, vnútorné, vysoko bezpečné priestory	Vonkajšie rozvodne, otvorené jamy, veľké kapacity
Počiatočné náklady	Vyššie	Nižšia
Vplyv na životné prostredie	Minimálne	Potrebná kontrola úniku
Typický rozsah kapacity	100–3150 kVA	50–31500 kVA a viac





Systematický prístup zabezpečuje optimálny výber transformátora pre ťažbu. Nižšie uvádzame príklad, ktorý ukazuje, ako kapacitné úvahy zapadajú do každého kroku.



Krok 1: Vykonajte komplexné posúdenie zaťaženia
Zbierajte údaje pre všetky zariadenia, vypočítajte pripojené zaťaženie, použite diverzitu a faktory dopytu. Predpokladajme drviacu stanicu s celkovým výkonom motora 1600kW a účinníkom 0,85 – základná požiadavka na výkon je 1882kVA.



Krok 2: Analyzujte miesto a podmienky prostredia
Drviaca stanica je na povrchu, s množstvom prachu a letnou teplotou okolia do 45 stupňov. Pri zohľadnení environmentálneho zníženia sa vypočítaná kapacita musí zvýšiť o 10 %.



Krok 3: Definujte požiadavky na napätie
Primárna strana 35kV vstup, sekundárna strana 0,69kV pre priame spustenie drvičov. Vyžaduje sa transformátor 35/0,69 kV.



Krok 4: Vyberte typ transformátora a spôsob chladenia
Vonkajšia povrchová inštalácia, nevyžaduje sa žiadna ochrana proti výbuchu a kapacita nad 1500 kVA – uprednostňuje sa typ ponorený do oleja. Tu a2000kVA banský olej ponorený transformátorje veľmi vhodnou voľbou (1882kVA × 1,1 ≈ 2070kVA, zaokrúhlenie na 2000kVA alebo 2500kVA). Ak sú harmonické významné, možno zvážiť jednotku K-faktora alebo priamy krok až do 2500 kVA.



Krok 5: Určite rezervu kapacity

• Stabilné nepretržité zaťaženie: 15-20% rezerva
• Časté štartovanie veľkých motorov: 25-40% rezerva
• High harmonic content (VFDs >30%): 30-50% marža
• Definitive expansion plans: >40% marža

Pre nárazové zaťaženie, ako je drviaca stanica, sa odporúča rezerva aspoň 30 %.



Krok 6: Špecifikujte funkcie výkonu a ochrany
Napríklad požadujte špičkovú účinnosť (napr. Tier 1), impedančné napätie 6 %, krytie IP54.



Krok 7: Zabezpečte súlad s normami
Overte si IEC 60076, miestne banské bezpečnostné normy atď.



Krok 8: Vykonajte analýzu celkových nákladov na vlastníctvo (TCO).
Porovnajte rôzne úrovne účinnosti pre2000kVA banský olej ponorený transformátor. Produkt s prémiovou účinnosťou (Tier 1) môže mať o 15 % vyššiu počiatočnú nákupnú cenu, ale môže každoročne ušetriť desiatky tisíc dolárov na elektrine, pričom rozdiel splatí približne do dvoch rokov.





Prípad 1: Porubný porub podzemnej uhoľnej bane
Plynová baňa plánovala porubný porub s celkovým výkonom zariadenia cca 850 kW. Základná požiadavka na výkon bola 1000 kVA. Vzhľadom na štartovacie rázy a harmonické meniča bol konečný výber a1000kVA suchý transformátor(nehorľavá ťažba typu KBSG-1000/10). Bezolejová konštrukcia zaisťovala podzemnú bezpečnosť a kapacitná rezerva bola približne 18 % (skutočné špičkové zaťaženie okolo 820 kVA). Po dvoch rokoch prevádzky nenastali žiadne problémy s prehrievaním.



Prípad 2: Modernizácia povrchovej drviacej stanice na medené bane strednej veľkosti
Pôvodná drviaca stanica používala 1600 kVA olejový transformátor. Priepustnosť sa zvýšila a skutočné zaťaženie sa priblížilo k menovitej hodnote. Nové hodnotenie zaťaženia odporučilo výmenu za a2000kVA banský olej ponorený transformátor(S20-M-2000/35). Po výmene sa záťažový faktor znížil na 75 %, nárast teploty sa znížil o 15 K a ročné úspory elektrickej energie vďaka zlepšenej účinnosti boli približne 11 000 USD (na základe typických sadzieb). Doba návratnosti bola len 1,8 roka.





Aj tie najlepšie transformátory vyžadujú pravidelnú údržbu. Nasledujúce postupy platia pre väčšinu banských transformátorov:

• Pravidelné termovízie– každých šesť mesiacov so zameraním na transformátory so zaťažiteľnosťou nad 80 %.
• Odber vzoriek a analýza oleja– pre olejové transformátory (ako napr2000kVA banský olej ponorený transformátor), vykonajte analýzu rozpustených plynov (DGA) a testovanie dielektrickej pevnosti aspoň raz ročne.
• Testovanie izolačného odporu– ročne alebo po väčších opravách.
• Monitorovanie vibrácií– pre transformátory inštalované v blízkosti drvičov alebo mlynov sa odporúča štvrťročné monitorovanie.
• Pravidelné čistenie chladiacich plôch– pre transformátory suchého typu (napr1000kVA suchý transformátor), prach sa ľahko hromadí vo vzduchových kanáloch. Čistenie sa odporúča každé tri mesiace, inak sa môže zvýšiť teplota o 10–15 K.



Program prediktívnej údržby môže predĺžiť životnosť transformátora z 20 rokov na viac ako 30 rokov a zároveň predchádzať neplánovaným poruchám, ktoré spôsobujú zastavenie výroby.





Výber transformátora v ťažobnom projekte si vyžaduje starostlivé kompromisy medzi technickým výkonom, prispôsobivosťou voči životnému prostrediu, zhodou s bezpečnosťou a ekonomikou. Či už si vyberiete a2000kVA banský olej ponorený transformátorpre veľkú povrchovú baňu alebo a1000kVA suchý transformátorpre podzemné pracovné čelo sú kľúčmi presná charakteristika zaťaženia, primerané kapacitné rezervy a prísne dodržiavanie bezpečnostných noriem.



Dodržiavanie štruktúrovaného prístupu v tejto príručke – komplexné posúdenie záťaže, prispôsobenie typu prevádzkovým podmienkam, primerané marže a výber štandardných kapacitných hodnotení – vám umožní vybudovať robustnú a na budúcnosť pripravenú ťažobnú energetickú infraštruktúru.

V dnešnom konkurenčnom prostredí ťažby, správny výber transformátora – napríklad vedieť, či potrebujete a1000kVA olejový transformátoralebo a1000kVA suchý transformátora či a2000kVA banský olej ponorený transformátorje potrebná na splnenie plánov expanzie – je základom bezpečnosti, spoľahlivosti a ziskovosti.



Potrebujete pomôcť s presným výberom transformátora pre váš ťažobný projekt? Kontaktujte náš technický tím pre bezplatné posúdenie zaťaženia a návrh optimalizácie kapacity.

Vyžiadajte si cenovú ponuku



Čo je to banský transformátor?

Banské transformátory súširoko používané v baniach, konverzia a distribúcia napätia používaného na distribúciu, ťažisko a prácu lopaty. Musia mať vysoký výkon, nízky profil a kompaktný dizajn, aby boli vhodné do náročných banských lokalít.



Čo je to 1000kVA transformátor?

1000 kVA transformátor jevšeobecne používané v procese transformácie vysokonapäťového napájacieho vedenia na nízkonapäťové napájacie vedenie{1}}. Ako jednotky merania zdanlivého výkonu transformátora (kVA) používa kilovolt{1}}ampéry. Je schopný vydržať napätie 120 a prúd 8333.



Koľko kW má transformátor 1000 kVA?

Transformátor s výkonom 1000 kVA teda dokáže dodať približne 800 kW skutočného výkonu pri účinníku 0,8.



Koľko váži 2000 kVA transformátor?

Vzhľadom na kapacitu v kVA alebo kilovolt ampéroch môžete túto hodnotu vynásobiť BIL transformátora alebo úrovňou základnej impulznej izolácie, aby ste získali odhadovanú hmotnosť. Transformátor s výkonom 2000 kVA, na základe tohto odhadu, môže vážiť okolo4 000 až 7 000 kilogramov.



Aká je účinnosť transformátora 2000 kVA?

"Sladké miesta" pre vysokú účinnosť sú v rozmedzí40 % až 75 % menovitého zaťaženiapre jednotky 2000 KVA a 2500 KVA a 30 % až 50 % menovitého zaťaženia pre jednotky 500 KVA až 1500 KVA. Všimnite si, že účinnosť rýchlo klesá, keď je záťaž pod 40 % alebo nad 80 % menovitého výkonu transformátora.



Koľko oleja je v transformátore 2000 kVA?

Kapacita oleja 2000 kVA olejového-transformátora je vo všeobecnosti približne1300 až 1500 litrov. To sa môže líšiť v závislosti od konkrétneho dizajnu a špecifikácií výrobcu.
