Rozdiel tepelnej triedy B / F / H pre vinutia transformátora suchého typu

Pri projektovaní alebo obstarávaní elektrického zariadenia, pochopenietepelná trieda B / F / H rozdiel pretransformátor suchého typuvinutiaje nevyhnutné na zabezpečenie spoľahlivosti a bezpečnosti systému. Tepelná trieda alebo trieda izolácie určuje maximálnu teplotu, ktorú môže izolačný systém transformátora vydržať, kým sa jeho životnosť začne rýchlo znižovať. Výber nesprávnej tepelnej triedy pre vástransformátor suchého{0}}typumôže viesť k predčasnému zlyhaniu, nebezpečenstvu požiaru a nákladným prestojom.



Ako premiérvýrobcovia suchých transformátorov z liatej živicea globálny dodávateľ,GNEEmá viac ako 18 rokov skúseností v oblasti vytvárania-vysokého výkonutrojfázový suchý-transformátorjednotiek. Prevádzkujeme svetové{1}}výrobné zariadenie vybavené technológiou presného navíjania a vákuového odlievania.



Či už potrebujetevnútorný trojfázový-transformátorpre komerčný mrakodrap alebo robustnýdistribučný transformátor zo živicepre priemyselné použitie poskytuje GNEE-priame riešenia prispôsobené vašim špecifickým tepelným požiadavkám.





Therozdiel tepelnej triedy B / F / H pre vinutia transformátora suchého typuje primárne definovaná medzinárodnými normami (IEC 60085 a NEMA). Tieto triedy predstavujú "tepelnú odolnosť" materiálov použitých vtransformátor so suchým jadromako je živica, pásky a povlaky drôtov.



• Trieda B:Umožňuje maximálnu prevádzkovú teplotu130 stupňov. Je to tradičný štandard, ale v moderných-výkonných jednotkách je čoraz zriedkavejší.
• Trieda F:Umožňuje maximálnu prevádzkovú teplotu155 stupňov. Toto je v súčasnosti priemyselný štandard pre atrojfázový transformátor z liatej živice.
• Trieda H:Umožňuje maximálnu prevádzkovú teplotu180 stupňov. Táto trieda je vyhradená pre prostredia s vysokým-požiadavkami, kde je obmedzený priestor a vysoká produkcia tepla.



Pre atransformátor suchého typu odlievanej cievkyIzolačný systém musí byť schopný zvládnuť nielen teplotu okolia, ale aj nárast teploty spôsobený elektrickým odporom (straty pri zaťažení).

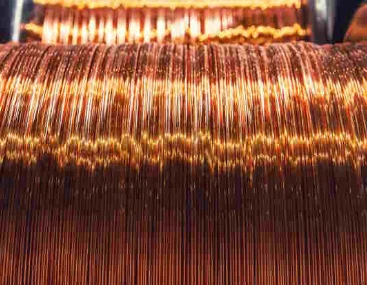

Zblízka-záber vysokokvalitných-medených vinutí





Skutočne pochopiťrozdiel tepelnej triedy B / F / H pre vinutia transformátora suchého typu, musíme sa pozrieť na to, ako sa počíta "nárast teploty". Celková teplota asilový transformátor zo živiceje súčet okolitej teploty (zvyčajne sa predpokladá pri 40 stupňoch), prípustného zvýšenia teploty a bezpečnostnej rezervy pre „horúce miesto“.



V atrojfázový suchý-transformátorTrieda F je veľmi obľúbená, pretože ponúka dokonalú rovnováhu medzi cenou a životnosťou. Jednotka triedy F umožňuje zvýšenie teploty o 100 K (Kelvin). Ak je prostredie mimoriadne horúce alebo aksuchý distribučný transformátormusí zvládnuť časté preťaženie, prechod do triedy H je bezpečnejšou investíciou. Táto dodatočná tepelná výška bráni tomu, aby sa izolácia časom stala krehkou, čo je častou príčinou skratov v hornýchtransformátory zo suchej živice.





Nižšie je uvedená podrobná porovnávacia tabuľka, ktorá vám pomôže predstaviť sirozdiel tepelnej triedy B / F / H pre vinutia transformátora suchého typuna základe štandardných prevádzkových podmienok (za predpokladu 40 stupňovej teploty okolia).



Trieda izolácie	Max. Celková teplota	Prípustná teplota Vstať	Hot Spot Margin	Typická aplikácia
trieda B	130 stupňov	80K	10 stupňov	Malé, staršie nízkonapäťové-jednotky
trieda F	155 stupňov	100K	15 stupňov	Štandardnétransformátor typu liatej živice
Trieda H	180 stupňov	125K	15 stupňov	Vysoké{0}}zaťaženievnútorný trojfázový-transformátor
trieda C	220 stupňov +	150K+	30 stupňov	Špecializovaná-ťažba/ťažba pri vysokých teplotách





Na súčasnom trhu jerozdiel medzi tepelnou triedou B / F / H pre vinutia transformátora suchého typusa často premieta do fyzickej veľkosti a účinnosti jednotky. Anízkostratový suchý-transformátorPoužitie izolácie triedy H môže byť navrhnuté kompaktnejšie, pretože materiály môžu bezpečne zvládnuť vyššiu hustotu tepla.



Okrem toho GNEEsilový transformátor zo živicemodely využívajú pokročilé epoxidové živice, ktoré sú špeciálne formulované pre triedu F a H. Tieto živice poskytujú:

• Spomaľovač horenia:Samozhášacie vlastnosti, ktoré sú životne dôležitévnútorný trojfázový-transformátorinštalácie.
• Odolnosť proti vlhkosti:Liata živica zapuzdruje vinutia, vďaka čomu je lepšia ako otvorené{0}vetrané jednotky triedy B vo vlhkých podmienkach.
• Mechanická pevnosť:Vysoké tepelné triedy často zahŕňajú tvrdšie živice, ktoré odolávajú praskaniu počas cyklov tepelnej rozťažnosti a kontrakcietrojfázový transformátor z liatej živice.







"Pravidlo 10" v elektrotechnike hovorí, že pri každom zvýšení o 10 stupňov nad menovitý tepelný limit sa životnosť izolácie zníži na polovicu. To zdôrazňuje, prečorozdiel tepelnej triedy B / F / H pre vinutia transformátora suchého typuje veľmi dôležité pre vašu návratnosť investícií.



Výberom adistribučný transformátor zo živices vyššou tepelnou triedou (ako je trieda H), ale prevádzkou pri teplotách triedy F, vytvoríte masívny bezpečnostný nárazník. Toto je bežná stratégia, ktorú používajú inžinieri GNEE, aby našim klientom poskytli „ultra-spoľahlivé“ riešenia.



Ako vedúcivýrobcovia suchých transformátorov z liatej živice, zabezpečujeme, že našetransformátory zo suchej živicesú testované v podmienkach plného{0}}zaťaženia, aby sa overilo, či nárast teploty zostáva v medziach určenej tepelnej triedy.





Kde nainštalujete svojvnútorný trojfázový-transformátorurčuje, ktorú tepelnú triedu by ste si mali vybrať:

• Komerčné budovy:Trieda F je zvyčajne postačujúca a nákladovo najefektívnejšia-pre záťaže v oblasti HVAC a osvetlenia.
• Dátové centrá a nemocnice:Trieda H sa odporúča kvôli kritickému charakteru záťaže a potenciálu pre harmonické{0}}indukované zahrievanie vtransformátor suchého typu odlievanej cievky.
• Obnoviteľná energia (slnečná/veterná):Často vyžadujú triedu H alebo vyššiu na zvládnutie kolísavého zaťaženia a okolitého tepla v miestnostiach s invertorom.



GNEEnízkostratový suchý-transformátorrad je navrhnutý tak, aby prekračoval tieto požiadavky a poskytuje vám atransformátor so suchým jadromktorý zostane pod tlakom chladný.



Rad hotových transformátorov v sklade GNEE





Výber GNEE znamená spoluprácu s výrobcom, ktorý uprednostňuje technickú transparentnosť. Nepredávame len asuchý distribučný transformátor; poskytujeme plne inžinierske riešenie. náštransformátor typu liatej živicevýrobná linka sa riadi normami ISO 9001 a každá jednotka prechádza prísnymi rutinnými testami, vrátane testov čiastočného vybitia a testov zvýšenia teploty, aby sa preukázala integrita tepelnej triedy.



Keď porovnáterozdiel tepelnej triedy B / F / H pre vinutia transformátora suchého typu, zistíte, že záväzok spoločnosti GNEE používať špičkové materiály triedy F a H zaisťuje, že váš projekt spĺňa najvyššie globálne štandardy pre bezpečnosť a energetickú účinnosť.





Pochopenierozdiel tepelnej triedy B / F / H pre vinutia transformátora suchého typuje kľúčom k inteligentnému rozhodovaniu o obstarávaní. Či už potrebujete štandardnú spoľahlivosť triedy F alebo vysoký{1}}výkon triedy H, výber správnej triedy izolácie zaistítransformátor suchého{0}}typubude bezpečne fungovať desiatky rokov.

Vyžiadajte si cenovú ponuku



Ste pripravení špecifikovať správnu izoláciu pre váš ďalší projekt?Neuspokojte sa so „štandardom“, keď môžete mať „optimalizované“.



Kontaktujte GNEE ešte dnesza komplexnú technickú konzultáciu a konkurenčnú cenovú ponuku na našejtrojfázový suchý-transformátorasilový transformátor zo živiceproduktov. Náš tím odborníkov je pripravený pomôcť vám zorientovať sa v zložitosti termálnych tried, aby ste našli perfektné riešenie pre vaše potreby.Ak chcete začať, opýtajte sa teraz!



Aká je dodacia lehota na transformátor 1000 kVA?

Typický čas výroby transformátora s výkonom 1000 kVA je 30–45 dní. Prispôsobené návrhy alebo veľké množstvá môžu vyžadovať viac času.



Poskytujete skúšobné protokoly pre 1000 kVA transformátory?

Áno,-kvalitní dodávatelia poskytujú úplné správy o testoch pre transformátory s výkonom 1 000 kVA vrátane bežných testov, typových testov a voliteľných správ o kontrole tretích-stran (SGS, BV atď.).



Aká je primárna úloha oleja v olejových transformátoroch?

Olej v olejových transformátoroch má dvojakú funkciu: izoláciu a chladenie. Pôsobí ako bariéra, ktorá bráni úniku elektrického prúdu a odvádza vytvorené teplo, čím zabraňuje prehriatiu a potenciálnym elektrickým poruchám.



Ako často by sa mal vykonávať test dielektrickej pevnosti?

Testy dielektrickej pevnosti sa zvyčajne odporúčajú každoročne alebo podľa odporúčania výrobcu, pričom sa zosúladia s prevádzkovými podmienkami, aby sa zachoval optimálny výkon transformátora.



Prečo je monitorovanie hladiny oleja nevyhnutné pre údržbu transformátora?

Monitorovanie hladiny oleja je kľúčové, pretože nízke hladiny oleja môžu viesť k prehriatiu a zníženej izolačnej schopnosti, čím sa zvyšuje riziko elektrických porúch.



Aké opatrenia môžu zabrániť tepelnému preťaženiu transformátorov?

Preventívne opatrenia proti tepelnému preťaženiu zahŕňajú optimalizáciu rozloženia záťaže, použitie pokročilých chladiacich techník a nepretržité monitorovanie teploty s okamžitými nápravnými opatreniami, keď je to potrebné.



Ako môže tepelné zobrazovanie pomôcť pri údržbe transformátora?

Tepelné zobrazovanie zachytáva infračervené snímky na identifikáciu hotspotov, ktoré môžu naznačovať elektrické problémy alebo potenciálne poruchy komponentov, čo umožňuje včasný zásah a prevenciu väčších porúch.
