Distribučná skriňa

Každé inštalačné prostredie si vyžaduje inú rozvodnú skriňu. Ako továreň ich všetky staviame pod jednou strechou. Nižšie je uvedených sedem rodín rozvodných skríň, ktoré v súčasnosti vyrábame pre globálny trh.

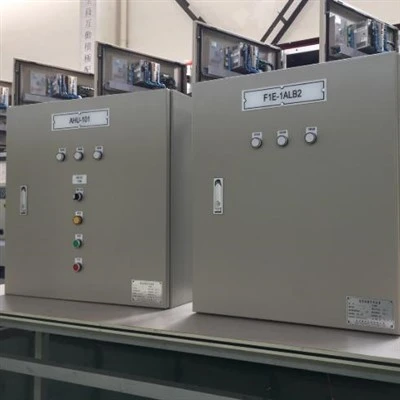

JXF Low{0}}distribučná skriňa napätia



Ťažný kôň NN rozvodov. Nástenný-alebo podlahový-stojaci, 380/400V trojfázový{5}}, s hlavným ističom + ističmi, multifunkčným meračom a prepäťovou ochranou SPD.



JXF PV Grid-Paralelný distribučný box



Jednofázová / trojfázová / trojfázová fotovoltaická sieť-pripojená k rozvodnej skrini (s polohou merača). Navrhnuté pre bezpečné prepojenie strešného solárneho systému s rozvodnou sieťou, v súlade s IEC.

GGD fotovoltaická sieťová meracia skriňa

Vysokovýkonná{0}}priemyselná a komerčná fotovoltická sieť-pripojená meracia rozvodná skriňa. Integruje merač, ochranu a kontrolu-spätného toku. Oceľový obal-valcovaný za studena.

Európska káblová rozvodná skriňa DFW-35 kV

Káblová rozvodná skriňa európskeho-štýlu pre rozvodné siete 35 kV. Trojfázová{3}}montáž na stenu-, IP33, vhodná pre káblové spojenie + T-kus-+ rozvetvenie.

Integrovaný inteligentný distribučný box

Všetko-v-jednej inteligentnej rozvodnej skrini s AC/DC výstupmi, záložnou lítiovou batériou (51,2V/100Ah), 1000W invertorom, 10-palcovým rozdeleným displejom, 5G/WiFi/CAN/RS485 komunikáciou.

FV-jednosmerný fotovoltaický kombinovaný box

Kombinuje 2–24 PV reťazcov s poistkou, prepäťovou ochranou, DC izolátorom a voliteľným monitorovaním. Vonkajšie krytie IP65, štandardne trieda ochrany pred bleskom I/II.

Presná konfigurácia sa mení s aplikáciou, inštalačným prostredím a miestnym elektrickým štandardom -, ale toto je dvanásť komponentov, ktoré nájdeme v takmer každej rozvodnej skrini, ktorú vyrábame:

Rozvodné skrine sú klasifikované podľa troch rozmerov: ich umiestnenie v elektrickom systéme, ich použitie a ich materiál a spôsob inštalácie. V reálnych projektoch sa kategórie prekrývajú - napríklad vonkajšia rozvodná skriňa JP je súčasne vonkajšou skriňou, oceľovou skriňou a hlavnou/vedľajšou rozvodnou skriňou. Tu je úplný obrázok:

1. Podľa polohy v elektrickom systéme

2. Podľa aplikácie

Všetky distribučné boxy sú pred odoslaním rutinne-testované. S každou objednávkou sa dodávajú materiálové certifikáty (oceľ valcovaná za studena-, SS304, medená prípojnica) a správy o rutinných testoch. Pred doručením je vítaná kontrola tretej{5}}strany (SGS / BV / TÜV).

Nesprávny výber rozvodnej skrine je hlavnou príčinou predčasného zlyhania. Použite túto rozhodovaciu maticu na prispôsobenie vášho inštalačného prostredia správnej skupine rozvodných skríň.

Vnútorné-továrne, komerčné budovy, obytné budovy

• Odporúčané: JXF-nástenná rozvodná skriňa alebo XL-21 stojaca na podlahe
• Krytie: IP30 – IP54 je dostatočné
• Kryt: oceľ valcovaná za studena- s práškovým náterom RAL 7035
• Kľúčové vlastnosti: prehľadné označovanie obvodov, prehľadné zapojenie, dostupnosť ističa, multifunkčný merač{0}}

Vonkajšia-pobrežná, púšť, vysoká-vlhkosť

• Odporúčané: Integrovaná rozvodná skriňa JP s dažďovou strieškou
• Krytie: IP54 – IP65 (povinné pre vonkajšie použitie)
• Kryt: SS304 / pozinkovaná oceľ, dvojité-tesnenie dverí, anti-kondenzačný ohrievač
• Kľúčové vlastnosti: odolnosť voči soľnej{0}}hmle, UV{1}}odolný lak, odvzdušňovacia zátka, drenážny otvor

Solárne FV-Utility-Veľká a komerčná strecha

• DC strana: FV zlučovač (1000V / 1500V), 2–24 reťazcov, SPD Trieda I/II
• AC strana: skriňa na pripojenie fotovoltaickej siete s proti{0}}spätným tokom a meraním
• Krytie: IP65 povinné vonkajšie hodnotenie
• Kľúčové vlastnosti: DC odpojovač, monitorovanie reťazca, ochrana pred bleskom, RS485 / Modbus

Utility a vidiecke siete-35 kV káblové siete

• Odporúčané: DFW-35 kV káblová rozvodná skrinka európskeho štýlu
• Funkcia: káblový spoj, T-odbočka, odbočka pre 35 kV rozvod energie
• Krytie: IP33 vnútorné/vonkajšie
• Kľúčové vlastnosti: menovitý prúd 630 A, krátko-výdrž 20 kA / 2 s, vhodné pre montáž na stenu-

Normy distribučných boxov, ktoré dodržiavame



medzinárodné (IEC)



• IEC 61439-1 - Nízkonapäťové-zostavy rozvádzačov a ovládacích zariadení: Všeobecné pravidlá (štandard základnej rozvodnej skrine)
• IEC 61439-2 - Zostavy rozvádzačov a ovládacích zariadení
• IEC 61439-3 - Rozvádzače určené na obsluhu bežnými osobami (DBO)
• IEC 61439-4 - Zostavy pre staveniská (ACS)
• IEC 61439-5 - Zostavy na distribúciu energie vo verejných sieťach (PBD)
• IEC 60529 - Stupne ochrany poskytované krytmi (kód IP)
• IEC 62208 - Prázdne kryty pre nízkonapäťové-rozvádzače a zostavy ovládacích zariadení

Čínske národné (GB / GB{0}}T)



GB 7251.1 - Nízkonapäťové{1}}zostavy rozvádzačov a ovládacích zariadení: Všeobecné pravidlá

GB 7251.3 - distribučné dosky (DBO)

Technická špecifikácia 34936 - fotovoltaického jednosmerného zlučovača-boxu GB/T

GB 4208 - Stupne ochrany poskytované krytmi (kód IP)

GB/T 20641 - Prázdne kryty pre nízkonapäťové{1}}rozvádzače



Kupujúci z rôznych oblastí používajú pre rovnaké vybavenie rôzne slová - a niektoré slová, ktoré znejú podobne, nie sú zameniteľné. Táto tabuľka objasňuje terminológiu predtým, ako nám pošlete otázku:

Okrem prostredia o veľkosti distribučnej krabice rozhodujú tri čísla:

Nie ste si istí, ako to určiť veľkosť? Pošlite svoj zoznam záťaže - aj približný - a naši inžinieri vám do 24 hodín bezplatne vrátia kompletnú konfiguráciu rozvodnej skrine (spôsoby, hodnoty ističov, veľkosť prípojnice, rozmery krytu).

1. Aký je rozdiel medzi rozvodnou skriňou a skriňou rozvádzača?

Rozvodná skriňa je koncová, koncová{0}}skriňa{1}}linky, ktorá distribuuje energiu do špecifických záťaží (osvetľovacie obvody, štartéry motorov, fotovoltaické reťazce atď.) - zvyčajne s menovitým napätím 380 / 400 V a menej ako 1 000 A. Skriňa rozvádzača je zostava vyššej{8}}hodnoty (často 12 kV+) používaná na výstupe transformátora alebo pred rozvodnou skriňou. Ide o doplnkové produkty v rovnakom reťazci distribúcie energie.

2. Čo je to FV zlučovač a koľko reťazcov dokáže skombinovať?

FV zlučovač je rozvodná skriňa-na strane DC používaná v solárnych elektrárňach. Kombinuje 2 až 24 PV reťazcov (typické konfigurácie: 8 / 12 / 16 / 20 / 24-in / 1-výstup), s ochranou DC poistky, prepäťovou ochranou, izolátorom DC a voliteľným monitorovaním reťazca. Hodnoty: 1000 V DC (obytné / komerčné) a 1500 V DC (úžitková váha).

3. Môžem použiť rozvádzač JXF vonku?

Štandardný JXF má krytie IP30 – IP54 a je určený pre vnútornú / chránenú inštaláciu. Pre vonkajšie alebo mokré prostredie si vyberte integrovanú rozvodnú skriňu JP (IP54 – IP65) s dažďovým krytom, dvojitým-tesnením dverí a krytom SS304. Ponúkame tiež spojovacie boxy z nehrdzavejúcej-ocele IP65 odolné voči poveternostným vplyvom na ukončenie káblov v pobrežných lokalitách.

4. Čo je vonkajšia integrovaná rozvodná skriňa JP?

Rozvodná skriňa JP integruje meranie, distribúciu, ochranu a kompenzáciu jalového výkonu v jednej vonkajšej -skrini. Je široko používaný pri modernizácii vidieckych sietí, poľnohospodárskych zavlažovacích systémoch a systémoch pouličného osvetlenia. Štandardné hodnotenie: 380 V, 63–400 A, IP54 – IP65, s možnosťou pre kryt SS304.

5. Aký je rozdiel medzi káblovými rozvodnými boxmi DFW-12 a DFW-35 kV?

DFW-12 je 12 kV európsky-káblový rozvodný box pre stredné-káblové siete. DFW-35 má menovité napätie 35 kV a používa sa v primárnych distribučných sieťach 35 kV. Obe sú-namontované na stenu, používajú skrutkové káblové konektory európskeho štýlu a spĺňajú normy DIN47636 / ekvivalentné normy. Menovitý prúd 630A, krátkodobá výdrž 20 kA / 2s.

Henan GNEE Electric Co., Ltd. je jedným z najprofesionálnejších výrobcov a dodávateľov distribučných boxov v Číne, ktorý tiež podporuje prispôsobené služby. Vitajte, aby ste si tu kúpili trvanlivú distribučnú krabicu na sklade a získali cenník z našej továrne. Prijímame aj prispôsobené objednávky.
