Cesta jedného kilowattu-Hodina: Od kroku 2000 kVA-Transformátor naplnený olejom-dole do vašej kancelárskej zásuvky

Už ste sa niekedy pozastavili nad neuveriteľnou cestou, ktorú spotrebuje jeden kilowatt-hodina elektriny len na napájanie vášho kancelárskeho počítača, stolovej lampy alebo nabíjačky telefónu?



OGNEE Electricako popredný výrobca a globálny dodávateľ výkonových transformátorov s certifikáciou ISO 9001 so sídlom v Číne, konštruujeme práve to vybavenie, ktoré ukotvuje túto cestu. S viac ako 18-ročnými odbornými znalosťami v oblasti výroby a pôsobnosťou v 150+ krajinách GNEE vie, že spoľahlivý výkon začína spoľahlivou transformáciou.



V srdci mestskej a priemyselnej distribúcie energie, 2000 kVA znižovací-olejový{2}}transformátorfunguje ako tichý pracant,{0}}prijímajúci vysokonapäťovú{1}}elektrinu zo siete a bezpečne ju premieňať na nízkonapäťovú-elektrickú energiu, ktorá napája kancelárske zásuvky, osvetlenie, systémy HVAC a výťahy.



V tomto článku sledujeme celú cestu jednej kilowatt-hodiny od okamihu, keď vstúpi do2000 kVA znižovací-olejový{2}}transformátoraž do zásuvky za vaším stolom.

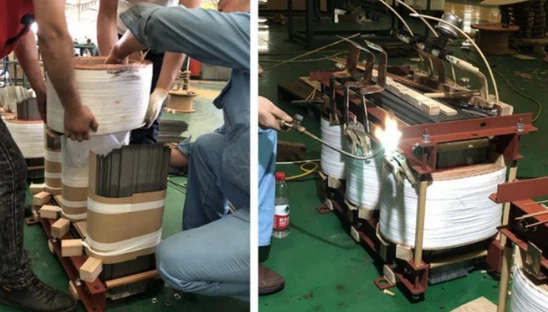

Továrenský workshop GNEE





Od rozvodnej siete po rozvodňu: Príjem kilowatt{0}}hodiny

Dlho predtým, ako prepnete spínač, sa v elektrárni-často stovky kilometrov vzdialenej{2}} vygeneruje kilowatt{0}hodina a zvýši sa na veľmi vysoké napätie pre efektívny prenos na-diaľku. V čase, keď táto energia dosiahne miestnu rozvodňu, prešla nadzemnými vedeniami a podzemnými káblami a postupne sa postupne znižovala. The2000 kVA znižovací-olejový{2}}transformátorzvyčajne sa nachádza v sekundárnej rozvodni, v hlavnej elektrickej miestnosti komerčnej budovy alebo v distribučnom centre priemyselného parku. Tu prijíma prichádzajúce stredné-napäťové napätie, zvyčajne 10 kV, 11 kV alebo 33 kV v závislosti od regionálnej siete. Kilowatt-hodina prichádza ako súčasť trojfázového prúdu striedavého prúdu, ktorý prenáša obrovskú potenciálnu energiu, ktorú je potrebné premeniť, aby mohla bezpečne slúžiť kancelárskemu zariadeniu.



Prečo hodnotenie 2000 kVA? Prispôsobenie zaťaženia požiadavkám budovy

Výkon 2 000 kVA (kilovolt-ampér) je zámernou voľbou pre stredne-až{3}}veľké komerčné kancelárske budovy, nákupné komplexy alebo výrobné dielne s diverzifikovaným profilom zaťaženia. A2000 kVA znižovací-olejový{2}}transformátordokáže súčasne zvládnuť nepretržitú záťaž z chladičov HVAC, serverových miestností, všeobecného osvetlenia a nespočetných zásuviek-často v celkovej hodnote niekoľko stoviek kilowattov skutočného výkonu. Keď je transformátor správne dimenzovaný, účinnosť dosahuje vrchol pri 50-75% zaťažení, čo je v súlade s typickým dopytom v kancelárii počas dňa. Tým sa zabráni zbytočnému-preťažovaniu a nebezpečnému preťaženiu, čím sa zabezpečí efektívne využitie každej prichádzajúcej kilowatthodiny s minimálnymi stratami.





Core and Windings: Where the Magic Happens

Keď naša kilowatt{0}}hodina vstúpi do2000 kVA znižovací-olejový{2}}transformátor, preteká primárnym vinutím-presne navinutým medeným alebo hliníkovým vodičom obaleným okolo jadra z vysokokvalitnej kremíkovej ocele. Prostredníctvom elektromagnetickej indukcie sa vysoké napätie transformuje na nižšie sekundárne napätie, zvyčajne 400 V (fáza-na{5}}fázu) alebo 230 V (fáza-na-nulový vodič) pre kancelársku distribúciu. Pomer závitov medzi primárnym a sekundárnym vinutím určuje faktor poklesu napätia{10}. Napríklad v transformátore 10 kV/0,4 kV sa napätie zníži o faktor 25, zatiaľ čo prúd sa zodpovedajúcim spôsobom zvýši, čím sa zachová energetický obsah kilowatt{15}}hodiny mínus malé vnútorné straty.



Olejová imerzia: Chladenie a izolácia pre spoľahlivú{0}}kilowattovú dodávku za hodinu

Označenie „olejom{0}}plnené“ je rozhodujúce. Jadro a cievky transformátora sú úplne ponorené do vysokokvalitného-minerálneho izolačného oleja, ktorý slúži na dvojaký účel: poskytuje vynikajúcu dielektrickú izoláciu medzi vinutiami a uzemnenými časťami a účinne odvádza teplo z horúcich miest prirodzenou konvekciou. Ako kilowatt-hodina prechádza vinutím, straty odporu vytvárajú teplo-zvyčajne 1 – 2 % prichádzajúcej energie. Olej absorbuje toto teplo, stúpa, cirkuluje cez chladiace radiátory alebo rebrá a chladený sa vracia do nádrže. Tento chladiaci cyklus ONAN (Oil Natural Air Natural) zabezpečuje, že2000 kVA znižovací-olejový{2}}transformátormôže nepretržite fungovať desiatky rokov bez prekročenia teplotných limitov, pričom si zachováva integritu každej kilowatt{0}}hodiny.







Sekundárna strana: Miesto, kde kilowatt{0}}hodina vstupuje do siete budovy

Keď naša kilowatt{0}}hodina opustí sekundárne terminály2000 kVA znižovací-olejový{2}}transformátorpri 400 V vstupuje do hlavného nízkonapäťového rozvádzača-v budove. Tu ističe rozdeľujú energiu do napájacích obvodov slúžiacich rôznym podlažiam, zónam a typom zariadení. Kilowatt-hodina určená pre vašu kancelársku zásuvku preteká cez prípojnice, káble a rozvodné dosky{5}}každý komponent chránený vhodne dimenzovanými ističmi a prúdovými chráničmi. V celej tejto dráhe si energia zachováva rovnakú frekvenciu (50 Hz alebo 60 Hz) a tvar vlny, zatiaľ čo napätie sa udržiava v rozmedzí ± 5 % nominálnej hodnoty pomocou nastavení prepínača odbočiek transformátora pri zapnutom -zaťažení alebo vypnutí{11}}.



Posledná etapa: Obvody odbočiek a kancelárske zásuvky

Keď sa kilowatt{0}}hodina rozvetvuje do vyhradeného kancelárskeho okruhu, prechádza cez konečnú podružnú{1}}rozvádzaciu dosku a prechádza pozdĺž medených káblov zabudovaných v stenách alebo podlahových rozvodoch. Na váš stôl sa energia dostane do štandardnej 230V (alebo 120V) zásuvky, ktorá je pripravená na napájanie notebookov, monitorov, tlačiarní a nabíjačiek. Celá cesta od sekundárnych svoriek transformátora k zásuvke môže trvať len niekoľko stoviek metrov kábla, ale je to presná transformácia napätia na začiatku reťazca, ktorá umožňuje túto bezpečnú a efektívnu dodávku energie. Bez riadneho fungovania2000 kVA znižovací-olejový{2}}transformátor, poškodenie zariadenia, poklesy napätia a nepríjemné vypínanie by boli neustálymi hrozbami-narúšajúcimi produktivitu kancelárie a skracujúce životnosť zariadení.





Pochopenie špecifikácií cesty je nevyhnutné pre inžinierov, projektových manažérov a špecialistov na obstarávanie, ktorí hodnotia možnosti transformátorov. V tabuľke nižšie sú uvedené typické parametre pre vyrábané GNEE-2000 kVA znižovací-olejový{2}}transformátorurčené pre komerčné a ľahké priemyselné aplikácie. Všetky hodnoty sú v súlade s normami IEC 60076 a vlastné konfigurácie sú k dispozícii na požiadanie.



Parameter	Typická špecifikácia	Poznámky
Menovitá kapacita	2000 kVA	Nepretržitá prevádzka pri menovitom zaťažení
Primárne napätie	10 kV / 11 kV / 33 kV (ďalšie dostupné)	Konfigurovateľné podľa regiónu
Sekundárne napätie	400 V / 230 V (linka-k-linke/linka-neutrál)	Trojfázový štvorvodičový-výstup
Frekvencia	50 Hz alebo 60 Hz	Podľa miestneho štandardu siete
Pripojenie vinutia	Dyn11 (štandard)	Umožňuje neutrál pre nevyvážené zaťaženie
Spôsob chladenia	ONAN (Oil Natural Air Natural)	Samo{0}}chladené radiátory, žiadne čerpadlá
Impedančné napätie	6,0 % (typické)	Obmedzuje skratový-prúd
Nie-Strata zaťaženia	Menší alebo rovný 2,3 kW (približne)	Závisí od triedy materiálu jadra
Strata zaťaženia (pri 75 stupňoch)	Menší alebo rovný 18,5 kW (približne)	Strata medeného vinutia, menovitý výkon 2000 kVA
Nárast teploty (ropa/vietor.)	60 K / 65 K Max	Spĺňa limity IEC
Typ izolačného oleja	Minerálny olej (IEC 60296)	Bez PCB-, s inhibítorom oxidácie
Celková hmotnosť	~5 500 – 6 200 kg	Zahŕňa jadro, cievky, olej a nádrž
Objem oleja	~1 200 – 1 500 litrov	Líši sa dizajnom a číslom radiátora
Rozmery (DxŠxV)	~2400 x 1500 x 2200 mm	Približné; možno prispôsobiť
Klepnite na Changer	Vypnutý-okruh alebo zapnutý-zaťaženie (voliteľné)	±2×2,5% alebo širší rozsah
Platné normy	IEC 60076, GB 1094, ANSI/IEEE C57.12.00	Export-súlad so štandardmi





Inžinierske znalosti, ktoré chránia každý watt

V GNEE chápeme, že a2000 kVA znižovací-olejový{2}}transformátorje dlhodobá-investícia{1}}, od ktorej sa často očakáva, že bude fungovať 25 až 30 rokov s minimálnymi zásahmi. Preto každý transformátor, ktorý opúšťa našu továreň, prechádza náročnými rutinnými testami (odpor vinutia, pomer napätia, impedancia, dielektrická pevnosť) a voliteľnými typovými testami podľa vašich požiadaviek. Naša technológia medeného vinutia, jadrá z kremíkovej ocele s orientovanou štruktúrou-a presné procesy vákuového plnenia-olejom zaisťujú, že straty sú minimálne, takže z každej kilowatthodiny-, za ktorú zaplatíte, sa skutočne dostane do kancelárskych zásuviek. Do každej jednotky vkladáme desaťročia inžinierskeho zdokonaľovania, od konštrukcie konzervátora zabraňujúceho prenikaniu vlhkosti až po robustnú zváranú konštrukciu nádrže odolávajúcej korózii a netesnostiam.



Global Logistics and Factory-Priama podpora

Výber GNEE2000 kVA znižovací-olejový{2}}transformátorznamená viac než len získanie kvalitného hardvéru-znamená to získať partnera, ktorý podporí váš projekt, od schválenia technického výkresu cez námornú prepravu až po-popredajné pokyny na uvedenie do prevádzky. Pravidelne posielame olejom-naplnené transformátory do 10 MVA na trhy v Ázii, Afrike, na Strednom východe a v Južnej Amerike. Náš exportný tím spravuje bezpečné balenie vhodné na plavbu, vlastnú dokumentáciu a logistiku{6}}bezplatného čiastočného vykládky. Na spoľahlivé cestovanie v rámci siete vašej krajiny za rovnakú kilowatt{8}}hodinu potrebujete transformátorového partnera, ktorý si váži presnosť a dodržiavanie predpisov rovnako ako vy. Naši 600+ spokojní globálni klienti svedčia o tomto záväzku.





Zakaždým, keď táto kilowatt{0}}hodina dokončí svoju cestu a napája obrazovku, svetlo alebo stroj vo vašej kancelárii, spolieha sa na jednu kritickú časť infraštruktúry:2000 kVA znižovací-olejový{2}}transformátornavrhnuté pre spoľahlivosť, efektivitu a dlhú životnosť. Od vysokonapäťovej siete až po kancelársku zásuvku, krok konverzie v tomto transformátore priamo určuje kvalitu napájania, bezpečnosť a prevádzkovú dobu vašej budovy.



V GNEE Electric nevyrábame len transformátory-budujeme chrbticu vašej rozvodnej siete. Či už potrebujete štandard2000 kVA znižovací-olejový{2}}transformátor, vlastný pomer napätia alebo kompletné riešenie rozvodne, náš tím je pripravený do 24 hodín doručiť-priamu cenovú ponuku z výroby, doplnenú podrobnými údajovými listami a referenciami na projekty.

Vyžiadajte si cenovú ponuku



Nenechajte svoju ďalšiu{0}}kilowatthodinu cesty na náhodu.

Pošlite nám svoje požiadavky-typ budovy, primárne napätie a profil záťaže-a naši inžinieri navrhnú optimálnu konfiguráciu 2000 kVA olejom{3}}naplneného transformátora pre vašu aplikáciu. Okrem toho, počas obmedzeného času, požiadajte o bezplatnú technickú konzultáciu a -kontrolu rozloženia stránky s prvou otázkou.

Kontaktujte GNEE ešte dnes a napájajte svoje kancelárske zásuvky s istotou.
