500 kVA suché-Typ transformátorov: medené-rany vs hliníkové-vinuté?

Pre a500kVA suchý-transformátor, vinutia sú srdcom jednotky. Priamo ovplyvňujú elektrickú vodivosť, tepelné riadenie, krátko{1}}odolnosť proti skratu a dlhodobú-spoľahlivosť. Meď a hliník sú dva dominantné materiály, z ktorých každý má odlišné výhody.

• Meďponúka vyššiu vodivosť (58 MS/m oproti 35,4 MS/m pre hliník) a vynikajúcu odolnosť proti tečeniu.
• hliníkje ľahší (asi o 30 % menšia hustota) a vo všeobecnosti hospodárnejší. „Lepšia“ voľba však závisí od vašej konkrétnej aplikácie, profilu zaťaženia a rozpočtu. Tím inžinierov GNEE vyhodnocuje tieto faktory a odporúča optimálne riešenie, ktoré zaisťuje súlad s normami IEC/ANSI a roky bezproblémovej-prevádzky.



V tomto článku rozoberieme všetky technické a obchodné aspekty500kVA suché-transformátorypomocou medeného alebo hliníkového vinutia – od strát a nárastu teploty až po inštalačné nároky a náklady{0}}životného cyklu. Na konci budete presne vedieť, ktorý materiál vyhovuje vášmu projektu a prečo partnerstvo so skúseným výrobcom, akým je GNEE, zaručuje kvalitu a hodnotu.





Pred porovnaním výkonu uvádzame vedľa seba-{1}}technický list s technickými údajmi pre typický 500kVA suchý-transformátor (11kV/0,4kV, Dyn11, 50/60Hz). Hodnoty vychádzajú z výrobných záznamov GNEE a medzinárodných noriem (IEC 60076-11, IEEE C57.12.91).



Parameter	Medený-Navinutý 500 kVA Suchý-Typ	Hliníkový-Vinutý 500 kVA Suchý-Typ
Vodivosť (20 stupňov)	58 MS/m (100 % IACS)	35,4 MS/m (~61 % IACS)
Vyžaduje sa prierez- (relatívny)	1x (základná čiara)	~1.6x
Hmotnosť vinutí (približne)	180-210 kg	90-110 kg
Celková hmotnosť transformátora	~1350 kg	~1150 kg
Žiadne-straty zaťaženia (P0)	~780 W	~800 W (podobné jadro)
Straty zaťaženia (Pk @ 120 stupňov)	~4900 W	~5500 W
Odolnosť voči skratu-	Vynikajúca (vysoká mechanická pevnosť)	Dobré (so správnym dizajnom)
Tepelná vodivosť	401 W/m·K	237 W/m·K
Typický nárast teploty	95-100 K	100-110 K (väčšie chladiace plochy)
Relatívne náklady na materiál	Vyššie (~40-50% viac ako Al)	Nižšia

Hodnoty sú orientačné; skutočné údaje závisia od triedy napätia, úrovne izolácie a optimalizácie návrhu. GNEE poskytuje certifikované správy o testoch pre každú jednotku.

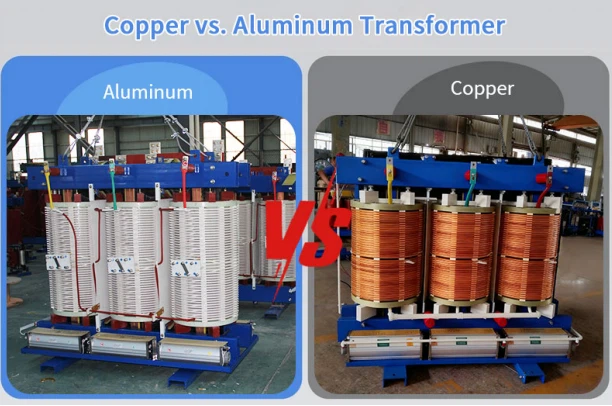

medené vinutia a hliníkové vinutia pre 500kVA suché-transformátory



Medené vinutia: Vyššia vodivosť, menšia stopa

Vďaka vyššej vodivosti medené vinutia zaberajú menej miesta pri rovnakej hodnote prúdu. To umožňuje kompaktnejšiu zostavu cievky-jadra, čím sa celkové rozmery transformátora zmenšia približne o 10-15 % v porovnaní s hliníkovými konštrukciami. Meď tiež vykazuje vynikajúcu tepelnú vodivosť, čo vedie k nižším teplotám hotspotu a lepšej odolnosti voči preťaženiu. Pre projekty s obmedzeným priestorom (napr. vnútorné rozvodne, veterné turbíny) medené vinutie500kVA suchý-transformátorsa často uprednostňuje napriek vyšším počiatočným nákladom.



Hliníkové vinutia: Ľahšie a úspornejšie

Vďaka nižšej hustote hliníka je štruktúra vinutia výrazne ľahšia – približne polovica hmotnosti medi pri rovnakom elektrickom odpore. To znižuje náklady na dopravu a uľahčuje inštaláciu (žiadne ťažké zdvíhacie zariadenia). Nižšia cena suroviny robí hliníkové-vinuté transformátory o 25-35 % lacnejšie vopred. Avšak kvôli vyššiemu mernému odporu musí byť prierez väčší, čo často vyžaduje zosilnené mechanické podpery. Moderné techniky navíjania hliníka (napr. navíjanie fólie s epoxidovou živicou) do značnej miery prekonali minulé obavy týkajúce sa koncoviek a tečenia.





Pri hodnotení500kVA suché-transformátory, reálny-výkon pri záťaži je prvoradý. Poďme analyzovať straty, nárast teploty a účinnosť.

Straty zaťaženia a účinnosť

Nižší odpor medi sa priamo premieta do nižších strát I²R. Pre jednotku s výkonom 500 kVA pri 80% zaťažení môžu medené vinutia znížiť straty pri zaťažení o 10-15% v porovnaní s ekvivalentne hodnoteným hliníkovým dizajnom. Počas 20-ročnej životnosti môže tento rozdiel v účinnosti kompenzovať vyššiu počiatočnú investíciu, najmä pre aplikácie s nepretržitou prevádzkou (napr. dátové centrá, priemyselné závody). Pre prerušované alebo sezónne zaťaženie môže byť atraktívnejšia nižšia počiatočná cena hliníka. GNEE ponúka výpočty strát prispôsobené vášmu špecifickému pracovnému cyklu – vyžiadajte si od nášho tímu bezplatnú analýzu nákladov na energiu.



Tepelný manažment a kapacita preťaženia

Vynikajúca tepelná vodivosť medi (401 vs 237 W/m·K) umožňuje rýchlejšie odvádzanie tepla z horúcich miest vinutia. Výsledkom je rovnomernejšie rozloženie teploty a až o 15 % vyššia krátkodobá-preťažovacia kapacita. Hliníkové -vinuté transformátory zvyčajne vyžadujú väčšie chladiace kanály alebo ventilátory s núteným{7}}vzduchom, aby dosiahli podobný tepelný výkon. Pre drsné prostredie (vysoká okolitá teplota, prašné podmienky) je často bezpečnejšou voľbou meď. Dizajnový softvér GNEE simuluje tepelné správanie, aby sa zabezpečilo, že izolácia triedy F alebo H zostane v rámci limitov bez ohľadu na materiál.





Na základe tisícok inštalácií odporúča GNEE nasledujúce pokyny:



Medený-vinutý 500kVA suchý-transformátor:Dátové centrá, priemyselné nepretržité procesy, elektrárne na obnoviteľnú energiu (slnečná/veterná), morské prostredie, nemocnice a akékoľvek aplikácie s vysokým poruchovým prúdom alebo nepretržitou prevádzkou.



Hliníkový-vinutý 500kVA suchý-transformátor:Komerčné budovy, obytné komplexy, poľnohospodárske zariadenia, dočasné napájanie a projekty s prísnymi rozpočtovými obmedzeniami a nízkymi ročnými prevádzkovými hodinami.



Možné sú aj hybridné konštrukcie (meď HV, hliník LV), čím sa vyrovnáva cena a výkon. Inžinieri GNEE vám pomôžu vybrať optimálnu konfiguráciu na základe profilu zaťaženia, podmienok prostredia a očakávaní návratnosti investícií.







Medené aj hliníkové prevedenie si vyžaduje odbornú montáž.



Zvláštnu pozornosť je potrebné venovať hliníkovým koncovkám: použite bi-kovové konektory alebo anti-oxidačnú pastu, aby ste zabránili galvanickej korózii.



Medené koncovky sú priamočiarejšie.



Intervaly údržby sú podobné: ročná termografická kontrola, čistenie ventilačných ciest a testovanie izolačného odporu.



GNEE poskytuje podrobné manuály a vzdialenú podporu pre všetky naše500kVA suché-transformátory, zabezpečujúce dlhú životnosť bez ohľadu na materiál vinutia.





GNEE je certifikovaný výrobca podľa normy ISO 9001:2015 s-interným tímom výskumu a vývoja, kompletným testovacím laboratóriom (vrátane testov čiastočného vybitia, impulzov a zvyšovania teploty) a celosvetovým exportným záznamom (Európa, Amerika, juhovýchodná Ázia, Afrika). Ponúkame:

Dizajn na mieru – meď alebo hliník, akákoľvek impedancia, akékoľvek krytie (IP00 až IP65)

• K dispozícii sú testy tretej{0}strany (SGS, BV, TÜV).
• 12-mesačná záruka a doživotná technická podpora
• Ponúkamecelosvetové úplné{0}}pokrytie-popredajného servisu.
• Rýchla dodacia lehota (15-25 dní pre 500kVA jednotky)
• Konkurenčné{0}}priame stanovovanie cien

Náš inžiniersky tím vyriešil stovky dilem vinutých materiálov – pozývame vás, aby ste využili túto odbornosť. Kontaktujte spoločnosť GNEE ešte dnes a požiadajte o nezáväznú{1}}konzultáciu a podrobnú cenovú ponuku prispôsobenú vášmu projektu.





Neexistuje univerzálne „najlepší“ materiál – rozhodnutie medzi nimimedené -vinuté a hliníkové-vinuté transformátory 500 kVA suchého-typuzávisí od vašich konkrétnych priorít: počiatočný rozpočet, energetická účinnosť, mechanická odolnosť a kritickosť aplikácie. Meď vyniká vo vysoko{1}}výkonnom, nepretržitom{2}}pracovnom prostredí, zatiaľ čo hliník ponúka ekonomické riešenie pre ľahšie-záťažové alebo rozpočtové-projekty. Ako skúsený výrobca poskytuje GNEE vynikajúcu kvalitu s oboma možnosťami, podporenú komplexným testovaním a zárukami.



Ste pripravení špecifikovať váš transformátor?

Podeľte sa o podrobnosti o svojom zaťažení, okolitých podmienkach a cieľovom rozpočte – naši inžinieri vám do 24 hodín odpovedia s profesionálnym odporúčaním a konkurenčnou cenovou ponukou.



Vyžiadajte si cenovú ponuku



Čo je to 500kVA suchý transformátor?

500 kVA suchý distribučný transformátor jeelektrický transformátor používaný na zníženie vysokého-elektrického napätia na nižšie použiteľné napätie. Používa vzduch na chladenie a pevné izolačné materiály, vďaka čomu je ideálny pre vnútorné a environmentálne citlivé aplikácie.



Aké je maximálne napätie pre transformátor suchého typu?

Tradične sa suché transformátory -používajú na distribúciu a priemyselné aplikácie s menovitým výkonom a napätím nie vyšším ako15 MVA a 36 kV. Hitachi Energy teraz ponúka aj suché- transformátory pre napäťovú triedu 52 kV a 72,5 kV s menovitým výkonom až 63 MVA.



Akú záťaž zvládne 500 kVA transformátor?

Zvyčajne by miera zaťaženia distribučného transformátora mala byť 70% až 85%. Preto je z bezpečnostného hľadiska skutočný výkon, ktorý dokáže poháňať 500kVA transformátor280kw - 340kw.



Čo je lepšie, medené alebo hliníkové vinutia v transformátoroch?

Zatiaľ čo medené aj hliníkové vinutia poskytujú rovnaké všeobecné funkcie pre transformátory nízkeho a stredného napätia,meď prevyšuje hliník, pokiaľ ide o spoľahlivosť. Hliník má iba 62 % elektrickej vodivosti medi, vďaka čomu je meď oveľa efektívnejším vodičom.
