2 000 kVA olejový-transformátor pre-vysokoteplotné púštne prostredie na Blízkom východe

Extrémne teplo, časté piesočné búrky a rýchlo rastúce požiadavky solárneho a ropného a plynárenského priemyslu na Blízkom východe predstavujú pre transformátory vážne výzvy. Vysoké teploty urýchľujú starnutie izolácie, piesok upcháva chladiace systémy, čo vedie k prehrievaniu, a akékoľvek prestoje môžu mať za následok značné ekonomické straty.





náš2000 kVA olejový-transformátorje špeciálne navrhnutý tak, aby splnil tieto výzvy. Obsahuje vylepšené chladiace rebrá a pieskovo{1}}odolné odvzdušňovacie ventily, ktoré zaisťujú účinný odvod tepla aj pri okolitých teplotách až do 50 stupňov . Presný-utesnený dizajn výrazne znižuje riziko úniku oleja a kontaminácie, zatiaľ čo jeho vysoká-odolnosť voči skratu účinne zvláda prerušované solárne zaťaženie a silné priemyselné nárazy.



Výberom nášho riešenia získate dlhšiu životnosť (25-30+ rokov), nižšie energetické straty (pomáha to znížiť náklady na elektrickú energiu) a minimálnu údržbu – váš projekt tak zostane efektívny, spoľahlivý a produktívny z dlhodobého hľadiska.





Starnutie izolácie a strata účinnosti v dôsledku extrémneho tepla

Spoločná výzva na Blízkom východe:
Letné okolité teploty často presahujú 50 stupňov. Štandardné transformátory trpia nedostatočnou chladiacou kapacitou, čo vedie k rýchlo rastúcim teplotám oleja, zrýchlenému starnutiu izolácie, skrátenej životnosti a zvýšenému riziku prestojov – najmä počas špičkových hodín solárnej výroby.

Naše riešenie:
Optimalizovaný dizajn vonkajšieho chladiča v kombinácii s vylepšenou prirodzenou cirkuláciou oleja účinne reguluje hornú teplotu oleja aj pri podmienkach nad 50 stupňov (zvyčajne menej alebo rovných 60 stupňov). To výrazne spomaľuje starnutie izolácie a zaisťuje spoľahlivú životnosť 25-30+ rokov. Zákazníci z podobných projektov s vysokou teplotou-uvádzajú zníženie ročných strát spôsobených prestojmi o viac ako 20 %.



Blokovanie radiátora a kontaminácia olejom z častých piesočných búrok

Spoločná výzva na Blízkom východe:
Púštny piesok sa ľahko dostáva do chladiacich systémov a prieduchov, čím sa znižuje účinnosť odvádzania tepla a kontaminuje sa izolačný olej. To vedie k častej údržbe a prerušeniu nepretržitej prevádzky – najmä v solárnych elektrárňach v Saudskej Arábii a Spojených arabských emirátoch.

Naše riešenie:
Robustné -pieskové odvzdušňovače, úplne utesnený dizajn nádrže a presný filtračný systém účinne zabraňujú vniknutiu jemného piesku a udržiavajú chladiaci systém čistý. Frekvencia údržby je výrazne znížená a zákazníci hlásia výrazne nižšie náklady na údržbu v púštnom prostredí.



Únik ropy a požiarne/environmentálne riziká

Spoločná výzva na Blízkom východe:
Vysoké teploty v kombinácii s vibráciami môžu spôsobiť poruchy tesnenia. Únik ropy nielenže znečisťuje životné prostredie (prísne predpisy v oblasti Perzského zálivu), ale zvyšuje aj riziko požiaru, najmä v blízkosti oblastí s projektmi ropy a zemného plynu.

Naše riešenie:
Pretlakové ventily, membránové -typové konzervátory a konštrukcia nádrže s vysokou-pevnosťou proti korózii-. Vysoko-kvalitné tesniace komponenty výrazne znižujú riziko úniku. Ponúkame tiež izolačné oleje šetrné k životnému prostrediu, ktoré sú plne v súlade s bezpečnostnými a environmentálnymi normami na Blízkom východe a zabezpečujú hladké schválenie projektov.





Kolísanie zaťaženia a krátke{0}}efekty obvodu

Spoločná výzva na Blízkom východe:
Systémy solárnej energie sú veľmi prerušované, zatiaľ čo ropné a plynové zariadenia a zariadenia ťažkého priemyslu generujú veľké nárazové prúdy, ktoré spôsobujú kolísanie napätia a skrat{0}}napätie, ktoré môže poškodiť zariadenie a destabilizovať sieť.

Naše riešenie:
Zosilnený dizajn vinutia a jadra poskytuje veľmi vysokú-odolnosť voči skratu spolu s vynikajúcou kapacitou preťaženia (150 % krátkodobá-tolerancia zaťaženia). Zabezpečuje stabilný výstup napätia, podporuje efektívnu integráciu solárnych projektov do siete a minimalizuje straty z kolísania siete.

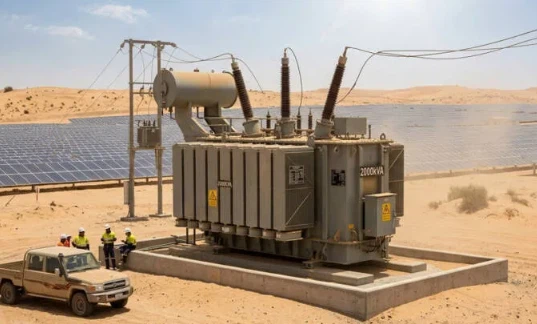

Správna inštalácia je rozhodujúca pre zabezpečenie spoľahlivej prevádzky a dlhej životnosti v drsných púštnych podmienkach. Dodržujte prosím nasledujúce odporúčania:



Výber miesta a základ:Vyberte si dobre odvodnené, vyvýšené miesto ďaleko od nízko položených oblastí, kde by sa mohol hromadiť piesok alebo voda. Betónový základ musí byť rovný a dostatočne pevný, aby uniesol celú hmotnosť transformátora (približne 3‑4 tony na jednotku s výkonom 2000 kVA, v závislosti od konfigurácie napätia). Okolo transformátora ponechajte aspoň jeden meter voľného priestoru pre prístup údržby a cirkuláciu vzduchu.



Orientácia a zatienenie:Ak je to možné, nasmerujte transformátor tak, aby rad radiátorov smeroval od prevládajúceho popoludňajšieho slnka. Nainštalujte pevnú reflexnú strechu alebo slnečnú clonu na transformátor, aby ste znížili priame slnečné žiarenie na nádrž. To môže znížiť nárast vnútornej teploty o 5-8 stupňov.



Vôľa vetrania a chladenia:Uistite sa, že rebrá chladiča nie sú blokované stenami, plotmi alebo vegetáciou. Dodržiavajte minimálnu vzdialenosť 1,5-násobku hĺbky lamely na sacej strane a najmenej 2 metre na strane výfuku horúceho vzduchu. Neinštalujte transformátor do uzavretého priestoru bez núteného vetrania.



Ochrana proti piesku a prachu:Dodané odvzdušňovače odolné voči piesku používajte presne podľa špecifikácií – nikdy ich nevymieňajte za štandardné priedušky na báze silikagélu. Skontrolujte, či sú všetky káblové priechodky, tesnenia a prístupové kryty riadne utiahnuté a utesnené. Pre dodatočnú ochranu zvážte nízkorýchlostný systém tlakovania filtrovaného vzduchu pre aktívnu časť počas dlhodobých odstávok.



Uzemnenie a ochrana pred bleskom:Púštne oblasti majú často vysoký odpor pôdy. Nainštalujte hlboko poháňaný uzemňovací systém (napr. niekoľko 3-metrových tyčí alebo chemickú uzemňovaciu elektródu), aby ste dosiahli odpor pod 1 ohm. Zvodiče prepätia by mali byť namontované na primárnej aj sekundárnej strane s výbojovou kapacitou vhodnou pre oblasť vysokej izokeraunickej úrovne (búrok).



Prvé plnenie oleja a testovanie:Pred zapnutím skontrolujte, či olej naplnený vo výrobe spĺňa špecifikácie IEC 60296 pre použitie v púšti (vyššia oxidačná stabilita). Ako základ odoberte vzorku oleja na analýzu rozpustených plynov (DGA) a test dielektrického prierazu. Uistite sa, že hladina oleja je správne nastavená pre očakávaný rozsah okolitej teploty (-10 stupňov až 55 stupňov).



Kontroly pri uvedení do prevádzky:Nechajte transformátor bežať naprázdno aspoň 4 hodiny, aby ste sledovali nárast teploty oleja, vibrácie a akýkoľvek neobvyklý hluk. Pri plnom zaťažení vykonajte termovízne skenovanie po 1 hodine a znova po 24 hodinách, aby ste sa uistili, že žiadne lokalizované aktívne body neprekračujú povolené limity.



Dodržiavanie týchto inštalačných pokynov maximalizuje životnosť a spoľahlivosť vášho 2000 kVA transformátora v prostredí púšte na Blízkom východe.

Ste pripravení naštartovať svoj ďalší projekt na Blízkom východe?

Naši inžinieri sú pripravení pomôcť vám prispôsobiť 2000 kVA transformátor, ktorý vydrží aj tie najťažšie podmienky. Poďme dnes diskutovať o vašich technických požiadavkách.

Požiadajte o technickú konzultáciu



1. Je tento 2000kVA vysokoteplotný transformátor vhodný do horúceho púštneho prostredia na Blízkom východe?

áno. Je optimalizovaný pre extrémne podnebie, ako je Saudská Arábia a Spojené arabské emiráty, kde okolité letné teploty často presahujú 50 stupňov. S vylepšenými vonkajšími radiátormi a optimalizovanou prirodzenou cirkuláciou oleja účinne riadi nárast teploty oleja a vinutia aj v drsných púštnych podmienkach.



2. Ako si vysokoteplotný transformátor s výkonom 2000 kVA poradí s častými piesočnými búrkami a prachom na Blízkom východe?

Piesok je hlavnou výzvou v púštnych projektoch, pretože môže upchať radiátory a kontaminovať ropu. Naša konštrukcia obsahuje zosilnené odvzdušňovače odolné voči piesku, plne utesnenú nádrž a presnú filtráciu, ktorá účinne zabraňuje vniknutiu jemného prachu. To zachováva účinnosť chladenia a výrazne znižuje frekvenciu údržby v porovnaní so štandardnými transformátormi.



3. Aká je kapacita oleja vysokoteplotného transformátora 2000 kVA? Ako sa kontroluje riziko úniku?

Štandardná kapacita nádrže na olej je približne 1000 litrov (presný objem závisí od konečnej konfigurácie napätia a konštrukcie chladenia – poskytneme presné výpočty pre váš projekt). Riziko úniku je minimalizované pomocou tlakových poistných ventilov, membránou utesneného konzervátora, vysokokvalitných tesnení a robustnej plne zváranej nádrže.



4. Ako transformátor zabraňuje starnutiu izolácie a predlžuje životnosť v prostredí s vysokou teplotou?

Vysoké teploty urýchľujú oxidáciu oleja a degradáciu izolácie. Náš pokročilý dizajn odvodu tepla a zosilnené radiátory zaisťujú stabilný tepelný výkon, udržiavanie teploty oleja a vinutia v bezpečných medziach. Tieto bezpečnostné rozpätia prísne dodržiavajú požiadavky IEC 60076 na zvýšenie teploty hornej časti oleja a zvýšenie priemernej teploty vinutia, čo zaručuje spoľahlivú prevádzku aj pri plnom zaťažení.



PARAMETER TRANSFORMÁTORA GNEE

Menovitá kapacita (kVA)	Kombinácia napätia			Vektorová skupina	Žiadna-strata zaťaženia (kW)	Strata zaťaženia (kW)	Žiadna-aktuálna záťaž (%)	Impedancia krátkeho-obvodu (%)
	Vysoké napätie (kV)	Rozsah odberu vysokého napätia (%)	Nízke napätie (LV)
30	20	±2×2,5 alebo ±5	0.4	Dyn11 alebo Yan11 alebo Yyn0	0.08	0.66/0.63	1.7	5.5
50					0.1	0.96/0.91	1.6
63					0.12	1.14/1.09	1.5
80					0.14	1.37/1.30	1.4
100					0.16	1.64/1.57	1.2
125					0.19	1.98/1.88	1.2
160					0.23	2.41/2.30	1.1
200					0.27	2.85/2.72	1
250					0.32	3.34/3.18	0.96
315					0.38	4.00/3.81	0.88
400					0.46	4.72/4.39	0.8
500					0.54	5.64/5.48	0.8
630					0.65	6.48	0.72
800					0.78	7.84	0.64
1000					0.92	10.7	0.56	6
1250					1.1	12.5	0.56
1600					1.33	15.1	0.48
2000					1.56	19.1	0.48
2500					1.87	22.2	0.4
