Ako kontrolovať únik oleja a tlak v 1500 kVA olejovej nádrži transformátora?

Únik oleja a nekontrolovaný tlak sú dve najčastejšie príčiny predčasného zlyhania v tekutom{0}}naplnenom energetickom zariadení. Ak nevieteako kontrolovať únik oleja a tlak v aNádrž transformátora s výkonom 1500 kVA olejom, vašej investícii hrozia environmentálne pokuty, neplánované odstávky a dokonca aj katastrofické prasknutie nádrže.



Ako výrobca certifikovaný podľa normy ISO9001:2015 s viac ako 18-ročnými skúsenosťami a 30 000 ㎡ inteligentnou továrňou spoločnosť GNEE skonštruovala tisíce nádrží, ktoré zostávajú -bez úniku počas 25+ rokov. V tomto komplexnom sprievodcovi odhaľujeme overené metódy-od robotického zvárania po zariadenia na zníženie tlaku-, ktoré zabezpečia1500kVA olejový transformátorfunguje bezpečne za všetkých podmienok.

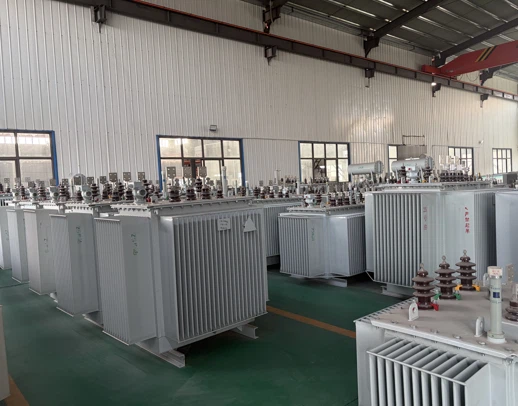

Továrenský sklad GNEE s 1500 kVA olejovými transformátorovými nádržami pripravenými na odoslanie





Porozumenieako kontrolovať únik oleja a tlak v 1500kVA olejovej nádrži transformátorazačína uvedomovaním si dôsledkov zlyhania. Nádrž nie je pasívny kontajner-je to dynamická tlaková nádoba, ktorá podlieha tepelnej rozťažnosti, vibráciám a dielektrickému namáhaniu.



Vysoké náklady na únik ropy

Dokonca aj dierka-veľká netesnosť v aNádrž transformátora s výkonom 1500 kVA olejomvedie k:



• Dielektrický rozpad: Oil level drops, exposing windings to air and moisture, which reduces insulation strength from >40 kV/mm až<10 kV/mm.
• Environmentálne sankcie:Ropné škvrny spôsobujú regulačné pokuty (EPA, miestne agentúry) a nákladnú nápravu.
• Prevádzková odstávka:Lokalizácia a oprava netesností si často vyžaduje-vypnutie napájania transformátora a zastavenie celého zariadenia.
• Riziko požiaru:Vytečený olej v blízkosti horúcich radiátorov alebo elektrických spojov predstavuje vážne nebezpečenstvo požiaru.



Nebezpečenstvo nekontrolovaného tlaku

Ako transformátor pracuje, teplota oleja stúpa z okolitého prostredia (napr. 20 stupňov) na viac ako 100 stupňov na horúcich miestach. Objem oleja sa zväčší približne o 5–7 %.



Bez riadnehokontrola tlaku, tank zažíva:

• Vydutie alebo trvalá deformácia:Opakované tlakové cykly únavovej ocele.
• Extrúzia tesnenia:Vysoký tlak vytláča mäkké tesnenia z prírubových spojov.
• Prasknutie nádrže:V zriedkavých prípadoch (interná porucha oblúka) môžu tlakové skoky explodovať nádrž a spôsobiť požiar šrapnelu a oleja.



Regulačné a poistné požiadavky

Väčšina priemyselných poisťovateľov a kódov siete má zdokumentovaný mandátkontrola úniku oleja a tlakuopatrenia. Transformátor bez funkčného pretlakového ventilu (PRV) alebo s viditeľnými stekajúcimi netesnosťami neprejde kontrolou a môže stratiť platnosť záruky.

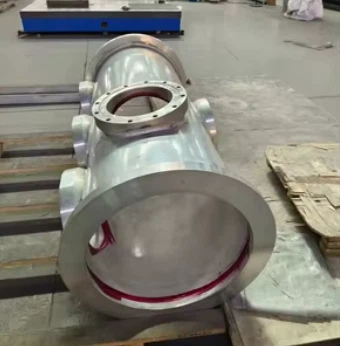

Zváranie nádrže pre 1500kVA olejom naplnený transformátor





Keď je nádrž zle postavená, nemôžete kontrolovať úniky.Ako kontrolovať únik oleja a tlakzačína správnym dizajnom nádrže a výrobnými procesmi. GNEE sa riadi prísnymi protokolmi.



Výber materiálu a výpočet hrúbky

• Trieda ocele:Používame oceľ Q235B valcovanú za tepla- (alebo nehrdzavejúcu oceľ 304/316 pre korozívne prostredie). Hrúbka steny nádrže sa vypočíta na základe maximálneho očakávaného tlaku (zvyčajne 0,7–0,8 bar) plus bezpečnostného faktora 3×.
• Ochrana proti korózii: Internally, tanks are coated with epoxy or oil-resistant paint. Externally, we apply primer + topcoat (RAL colors) with a dry film thickness >120 μm.



Robotické zváranie – eliminácia ľudskej chyby

Všetky dlhé švy (telo nádrže, spodná doska, krycia príruba) sú zvárané pomocourobotické zváranie MIG/MAG. Medzi výhody patrí:

• Konzistentná hĺbka prieniku (žiadne studené zvary).
• Žiadna pórovitosť alebo troskové inklúzie.
• Opakovateľné parametre vo viacerých nádržiach.

Kontrola zvaru pomocou penetračného farbiva (PT) alebo rádiografického (RT) testovania na šaržiach vzoriek.



Protokol 100% testovania netesností

KaždýNádrž transformátora s výkonom 1500 kVA olejomopustenie dielne GNEE podstúpi:

• Tlakovanie suchým vzduchomna 0,3 bar nad normálnym prevádzkovým tlakom.
• Ponorenie do vodnej nádržepo dobu minimálne 30 minút.
• Vizuálna kontrolapre akýkoľvek prúd bublín.
• Detekcia úniku hélia(voliteľné pre kritických klientov) na nájdenie malých únikov 1×10⁻⁵ mbar·L/s.
• Našou bránou kontroly kvality prechádzajú iba nádrže s nulovou tvorbou bublín.



Dizajn príruby a krytu



Ploché kryty s nedostatočným priskrutkovaním sú bežnými zdrojmi netesností. GNEE používa:

• Zosilnené prírubys minimálne 16 skrutkami pre kryt nádrže 1500 kVA.
• Presne-obrobené drážky tesneníaby sa zabránilo laterálnej extrúzii.
• Cvoky z nehrdzavejúcej oceles mazaním proti zadieraniu-pre konzistentný krútiaci moment.





Dokonca aj dokonale zvarená nádrž vytečie, ak zlyhajú tesnenia. Masteringako kontrolovať únik oleja a tlakvyžaduje výber správneho materiálu tesnenia a spôsobu inštalácie.



Výber materiálu pre transformátorový olej

Nie všetky gumy odolávajú transformátorovému oleju. GNEE používa:

• NBR (nitril-butadiénový kaučuk):Štandardná voľba, vynikajúca odolnosť voči oleju, teplotný rozsah -40 stupňov až +120 stupňov.
• FKM (Fluorocarbon / Viton®):Pre aplikácie odolné voči vysokým{0}}teplotám alebo chemikáliám-rozsah -20 stupňov až +200 stupňov .
• Silikónová pena (pre membrány konzervátorov):Vysoká flexibilita a nízka kompresia.

Vyhýbame sa prírodnému kaučuku alebo EPDM, ktoré v minerálnom oleji napučiavajú a degradujú.



Geometria a kompresia tesnenia

Tesnenie nie je len gumená páska. Inžinieri GNEE špecifikujú:

• Prierez-:Obdĺžnikový alebo O-krúžkový profil v závislosti od konštrukcie príruby.
• Kompresný pomer:20–25 % pôvodnej hrúbky. Príliš nízka kompresia=cesta úniku; príliš veľa praská=tesnenie.
• Poradie krútiaceho momentu:Skrutky sa uťahujú do hviezdice na 80 % medze klzu pomocou kalibrovaných momentových kľúčov. Špecifikáciu krútiaceho momentu uvádzame na typovom štítku.



Intervaly výmeny

Aj tie najlepšie tesnenia starnú. GNEE odporúča:

• Kontrola každé 2 rokyna viditeľné praskanie alebo stvrdnutie.
• Výmena každých 10-12 rokovpre tesnenia NBR.
• Výmena každých 15-20 rokovpre tesnenia FKM.





Pasívny dizajn (hrubá oceľ, dobré tesnenia) nestačí.Ako kontrolovať únik oleja a tlakvyžaduje aj aktívne zariadenia, ktoré reagujú na meniace sa podmienky.



Pretlakový ventil (PRV)

KaždýNádrž transformátora s výkonom 1500 kVA olejommusí mať pružinu-nabitú PRV. Zdrojové ventily GNEE s:

• Nastaviť tlak:0,7–0,8 bar (nastaviteľné).
• Opätovný tlak:Do 70 % nastaveného tlaku, aby sa zabránilo neustálemu plaču.
• Vizuálny indikátor:Červená vlajka alebo vyskakovací{0}}pin ukazuje, že ventil funguje.

Tesniaci uzáver:Zabraňuje prenikaniu vlhkosti a zároveň umožňuje odvetrávanie.



Relé náhleho tlaku (SPR)

For internal arc faults (rare but catastrophic), pressure rises at rates >1 bar/ms. SPR vypne predradený istič do 2–3 milisekúnd, čím obmedzí poškodenie. GNEE ponúka Buchholzove relé kombinované s funkcionalitou SPR.



Systém konzervácie oleja (pre uzavreté nádrže)

Väčšina 1500kVA transformátorov používa akonzervátorová nádržnamontovaný nad hlavnou nádržou. Keď sa olej rozpína, prúdi do konzervátora. Kľúčové komponenty:

• Membrána alebo močový mechúr:Oddeľuje olej od okolitého vzduchu, čím zabraňuje oxidácii a prenikaniu vlhkosti.
• Dehydratačný dýchací prístroj:Obsahuje silikagél na vysušenie vzduchu, ktorý sa dostane do konzervátora.
• Magnetický ukazovateľ hladiny oleja:Poskytuje diaľkové odčítanie hladiny oleja.

Bez konzervátora (hermeticky uzavretá konštrukcia) musí nádrž vydržať plný expanzný tlak, čo zvyšuje riziko úniku.



Vákuový istič / protivákuový-ventil

Keď transformátor vychladne alebo je bez napätia, olej sa zmršťuje a vytvára vákuum. Bez vákuového prerušovača sa nádrž môže zrútiť dovnútra alebo nasať vlhký vzduch cez malé netesnosti. GNEE inštaluje jednosmerný-ventil, ktorý sa otvára pri -0,2 baru, aby vpustil suchý vzduch.





Teória nestačí. GNEE overuje každýNádrž transformátora s výkonom 1500 kVA olejoms prísnym testovacím režimom.

Test	Metóda	Akceptačné kritérium	Frekvencia
Vizuálna kontrola zvarového švu	VT (vizuálne testovanie) podľa ISO 17637	Žiadne praskliny, pórovitosť alebo podrezanie	100% švov
Test penetrácie farbiva	PT (penetračné testovanie) podľa ISO 3452	Žiadne červené indikácie	10% dlhých švov
Skúška tesnosti tlaku vzduchu	Nádrž natlakovaná na 0,3 baru, ponorená	Nulové bubliny počas 30 minút	100% nádrží
Skúška tesnosti hélia (voliteľné)	Héliový sprej + hmotnostný spektrometer	< 1×10⁻⁵ mbar·L/s	Na žiadosť klienta
Skúška tlakového poistného ventilu	Kalibrovaný zdroj vzduchu + tlakomer	Otvára sa pri nastavenom tlaku ±0,05 bar	100% ventilov
Vákuový test	Vyprázdnite nádrž na absolútne 50 Pa	Nárast tlaku < 100 Pa za 1 hodinu	100% nádrží





Nižšie sú uvedené štandardné parametre pre GNEENádrž transformátora s výkonom 1500 kVA olejomnavrhnuté pre nulový únik a bezpečné riadenie tlaku.

Parameter	Štandardná špecifikácia GNEE	Poznámky
Materiál nádrže	Oceľ Q235B valcovaná za tepla-	Nerezová oceľ 304/316 voliteľná
Hrúbka steny (telo)	6 mm (min)	Vypočítané podľa ASME oddiel VIII
Hrúbka steny (kryt)	10 mm (min)	Zosilnené pre tuhosť príruby
Proces zvárania	Robotický MIG/MAG	100% vizuálne skontrolované
Skúšobný tlak na únik	0,3 bar (vzduch pod vodou)	Nulové bubliny počas 30 minút
Nastavená hodnota tlakového poistného ventilu	0,7 – 0,8 baru	Nastaviteľné, s vizuálnym indikátorom
Nastavená hodnota vákuového ističa	-0,2 bar	Jednosmerný-ventil
Typ konzervátora	Membrána alebo močový mechúr	Zabraňuje kontaktu oleja-so vzduchom
Dehydratačná dýchacia kapacita	1,5 kg silikagélu	Farba-označujúca typ
Materiál tesnenia	NBR (štandard) / FKM (voliteľné)	Teplotný rozsah -40 stupňov až +120 stupňov
Ochrana proti korózii (vonkajšia)	Epoxidový základný náter + polyuretánový vrchný náter	>120 μm DFT, farby RAL
Ochrana proti korózii (vnútorná)	Epoxidový náter-odolný voči olejom	Voliteľné pre agresívne oleje
Referenčný štandard	IEC 60076-1, ANSI C57.12.00	Poskytnuté úplné testovacie správy
Záruka	12 mesiacov proti netesnostiam	Doživotná technická podpora





Ako často by som mal testovať tlakovú skúšku mojej 1500 kVA olejovej nádrže transformátora?
GNEE odporúča každých 5 rokov počas plánovanej údržby vykonať úplný test netesnosti tlakom vzduchu. Pre kritické inštalácie sa odporúča každoročný test čuchaním hélia.



Môžem opraviť zvarenú netesnosť na mieste?
Iba ak vypustíte olej, prečistíte inertným plynom a použijete certifikovaného zvárača. Väčšina opráv v teréne zlyhá. GNEE odporúča zaslať nádrž do dielne na riadne zváranie a tepelné spracovanie.



Čo je najčastejšou príčinou zlyhania tesnenia?
Nerovnomerný krútiaci moment skrutiek (nad{0}}utiahnutie na jednej strane) a tepelné starnutie (tvrdnutie). Použite momentový kľúč a vymeňte tesnenia každých 10–12 rokov.



Ponúka GNEE dodatočnú montáž pretlakových ventilov pre staršie transformátory?
áno. Môžeme dodať PRV, vákuové ističe a súpravy konzervátorov s adaptérovými prírubami, aby sa zmestili do existujúcich otvorov nádrží. Kontaktujte nás s výkresom nádrže.



Čo sa stane, ak sa vysušujúci priedušný silikagél zmení na ružový?
Je nasýtený vlhkosťou. Vymeňte alebo zregenerujte (pečte pri 120 stupňoch 4 hodiny). Ružový prieduch prepúšťa vlhký vzduch do konzervátora, ktorý nakoniec kontaminuje olej.





Vedieťako kontrolovať únik oleja a tlak v 1500kVA olejovej nádrži transformátoraje nevyhnutný pre ochranu vášho majetku, vašich ľudí a životného prostredia. Od robotického zvárania a 100 % testovania tesnosti až po správne špecifikované tesnenia, pretlakové ventily a systémy konzervátorov, na každom detaile záleží. Nádrž, ktorá vytečie alebo praskne, vás bude stáť oveľa viac ako počiatočná investícia do kvalitnej techniky.
