Aký je štandardný spôsob zapojenia pre 1500 kVA olejový ponorný transformátor?

V moderných energetických systémochNa čo slúži štandardná metóda zapojeniaTypový transformátor ponorený do oleja 1500 kVAje kritickou témou pre zaistenie bezpečnej inštalácie, efektívnej prevádzky a{0}}dlhodobej spoľahlivosti.



OGNEE, sme profesionálny výrobca transformátorov založený v roku 2008, ktorý sa špecializuje na olejové transformátory, tlakové nádoby a oceľové materiály. Vďaka silným schopnostiam OEM/ODM, prísnej kontrole kvality a globálnym projektovým skúsenostiam poskytujeme kompletnú technickú podporu od návrhu až po inštaláciu.



Spôsob zapojenia 1500 kVA olejového transformátora priamo ovplyvňuje výkon, bezpečnosť a efektivitu údržby. Pochopenie štandardných postupov zapojenia pomáha znižovať elektrické poruchy, zlepšovať rozloženie záťaže a zabezpečiť súlad s medzinárodnými normami.





Prehľad konfigurácie zapojenia pre 1500kVA olejový ponorný transformátor

Štandardná metóda zapojenia sa týka toho, ako sú primárne a sekundárne vinutia pripojené k napájaciemu systému. Bežné konfigurácie zahŕňajú:

• Vysokonapäťové (VN) bočné pripojenie
• Bočné pripojenie nízkeho napätia (NN).
• Systém uzemnenia
• Ochranné a riadiace obvody

Najpoužívanejšou vektorovou skupinou je Dyn11, ktorá poskytuje stabilný výstup napätia a minimalizuje harmonické skreslenie.



Dôležitosť štandardnej metódy zapojenia pre 1500 kVA transformátora ponoreného do oleja

Správne zapojenie zabezpečuje:

• Bezpečný prenos sily
• Vyvážené rozloženie zaťaženia
• Znížené energetické straty
• Ochrana proti skratu

Nesprávne zapojenie môže viesť k poškodeniu zariadenia alebo prevádzkovým rizikám.





HV bočné pripojenie pre 1500 kVA olejový transformátor

Strana vysokého napätia je zvyčajne pripojená k napájaciemu zdroju 10 kV, 11 kV alebo 33 kV:

• Použite vhodnú veľkosť kábla a úroveň izolácie
• Zabezpečte správnu postupnosť fáz (A-B-C)
• Nainštalujte zvodiče prepätia na ochranu pred prepätím
• Pripojte cez rozvádzač alebo ističe

Správne zapojenie VN je nevyhnutné pre stabilitu a bezpečnosť systému.



Požiadavky na VN ochranu v štandardnom spôsobe zapojenia pre 1500 kVA transformátor typu ponoreného do oleja

Ochranné zariadenia zahŕňajú:

• Bleskozvody
• Poistková ochrana alebo ističe
• Prúdové transformátory (CT) na monitorovanie

Tieto komponenty zabraňujú poškodeniu v dôsledku elektrických porúch.

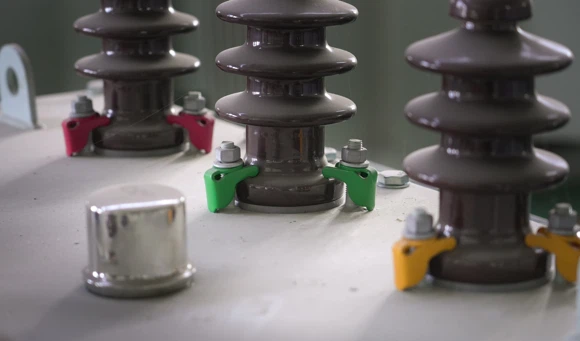

Pripojenie vysokonapäťového{0} terminálu transformátora





LV bočné pripojenie pre 1500 kVA olejový transformátor

Nízkonapäťová strana je zvyčajne pripojená k distribučnej sústave 0,4 kV:

• Použite prípojnice alebo káble s dostatočnou prúdovou kapacitou
• Zabezpečte správne neutrálne uzemnenie
• Udržujte správne zarovnanie fáz
• Pripojte sa k distribučným panelom alebo strediskám zaťaženia

Spoľahlivé NN vedenie zaisťuje efektívnu dodávku energie koncovým užívateľom.



Rozloženie záťaže v štandardnom spôsobe zapojenia pre 1500 kVA typový transformátor ponorený do oleja

Vyvážené rozloženie zaťaženia je rozhodujúce:

• Vyhnite sa fázovej nerovnováhe
• Pravidelne monitorujte záťažové prúdy
• Zabráňte preťaženiu jednej fázy

Správne riadenie záťaže zlepšuje účinnosť a životnosť transformátora.



Nízkonapäťová prípojnica transformátora





Požiadavky na uzemnenie pre 1500kVA typový transformátor ponorený do oleja

Uzemnenie zaisťuje elektrickú bezpečnosť:

• Uzemnite nádrž transformátora
• Uzemnite neutrálny bod (ak je to možné)
• Použite nízkoodporový uzemňovací systém

Účinné uzemnenie zabraňuje úrazu elektrickým prúdom a poškodeniu zariadenia.



Kontrola uzemnenia v štandardnom spôsobe zapojenia pre 1500 kVA transformátora ponoreného v oleji

Pravidelné kontroly zahŕňajú:

• Meranie odporu uzemnenia
• Kontrola uzemňovacích spojení
• Zabezpečenie vodičov-bez korózie

Správna údržba uzemnenia je nevyhnutná pre bezpečnosť.





Zapojenie ochranného obvodu pre 1500 kVA olejový transformátor

Ochranné systémy zahŕňajú:

• Nadprúdová ochrana
• Diferenciálna ochrana
• Zariadenia na monitorovanie teploty

Tieto systémy zisťujú poruchy a rýchlo izolujú transformátor.



Riadiace zapojenie v štandardnom spôsobe zapojenia pre 1500 kVA typový transformátor ponorený do oleja

Riadiaca kabeláž spája monitorovacie a ovládacie zariadenia:

• Indikátory teploty
• Indikátory hladiny oleja
• Poplachové a vypínacie obvody

Presné ovládacie zapojenie zaisťuje-monitorovanie v reálnom čase a bezpečnú prevádzku.



Panel na testovanie továrne transformátora





Parameter	Hodnota
Menovitá kapacita	1500 kVA
Primárne napätie	10 kV / 11 kV / 33 kV
Sekundárne napätie	0,4 kV
Vektorová skupina	Dyn11 / Yyn0
Frekvencia	50Hz / 60Hz
Impedančné napätie	6% – 10%
Spôsob chladenia	ONAN / ONAF
Úroveň izolácie	Norma IEC
Typ uzemnenia	Pevné / Odporové uzemnenie
Ochranné zariadenia	CT, PT, relé





Profesionálna výrobná kapacita pre 1500 kVA typový transformátor ponorený do oleja

• Viac ako 18 rokov skúseností v odbore
• Pokročilé výrobné linky a testovacie zariadenia
• Prísne dodržiavanie noriem IEC/ANSI
• Silná schopnosť výskumu a vývoja a prispôsobenia



Globálny servis a technická podpora pre 1500kVA olejový ponorný transformátor

• Rýchle dodanie a bezpečné balenie
• Návod na inštaláciu a zapojenie
• Technická podpora-po predaji
• Prispôsobené riešenia pre rôzne priemyselné odvetvia

Pomáhame klientom optimalizovať efektivitu inštalácie a znižovať dlhodobé{0}}prevádzkové náklady.





PorozumenieAký je štandardný spôsob zapojenia pre 1500 kVA olejový ponorný transformátorje nevyhnutný pre zaistenie bezpečnej inštalácie, stabilnej prevádzky a dlhej životnosti. Od vysokonapäťových a nízkonapäťových pripojení až po uzemňovacie a ochranné systémy, každý detail zapojenia hrá rozhodujúcu úlohu v celkovom výkone.



Vyžiadajte si cenovú ponuku



👉 Hľadáte vysokokvalitné-kvalitné 1 500 kVA olejové ponorné transformátory alebo profesionálnu elektroinštaláciu? Kontaktujte GNEE ešte dnes a získajte prispôsobené riešenie a najlepšiu cenovú ponuku!



Aký je čas inštalácie pre 1500kVA olejový transformátor?
Inštalácia 1500 kVA olejového transformátora zvyčajne trvá jeden až tri dni v závislosti od pripravenosti a zložitosti miesta.



Aká je účinnosť 1500 kVA trojfázového olejového ponorného transformátora?
Trojfázový olejový ponorný transformátor s výkonom 1 500 kVA zvyčajne dosahuje účinnosť 98 % až 99 % v závislosti od podmienok zaťaženia a kvality návrhu.



Aká je životnosť 1500kVA olejového transformátora?
Dobre{0}}udržiavaný 1500kVA olejový transformátor môže spoľahlivo fungovať 20 až 30 rokov alebo dlhšie.



Aká údržba je potrebná pre 1500kVA olejový transformátor?
Údržba zahŕňa pravidelnú kontrolu hladiny oleja, testovanie kvality oleja, analýzu rozpustených plynov, kontrolu puzdier a tesnení a čistenie chladičov.



Ako často by sa mal kontrolovať 1500kVA olejový transformátor?
Bežné kontroly sa odporúčajú každých 6 až 12 mesiacov, pričom komplexná údržba by sa mala vykonávať každé 2 až 3 roky.
