Môže 100kW zariadenia použiť 100kVA transformátor?

"Môže 100kW zariadenia použiť 100kVA transformátor?" Toto je jedna z najčastejších otázok, ktoré obchodné a technické tímy GNEE každý deň dostávajú. Mnoho používateľov si inštinktívne myslí, že „100 je 100“ -, ak má zariadenie menovitý výkon 100 kW, transformátor s výkonom 100 kVA by sa k nemu mal perfektne hodiť, však?Odpoveď je nie a riziko je značné.



Ako výrobca s certifikáciou ISO9001:2015 s viac ako 18-ročnými skúsenosťami a výrobným zariadením s rozlohou 30 000 ㎡ zaznamenala spoločnosť GNEE príliš veľa prípadov vyhorenia transformátora, častého vypínania a prerušenia výroby spôsobených nesprávnym dimenzovaním.



Dnes si to raz a navždy vysvetlíme:Aký je vzťah medzi kapacitou transformátora (kVA) a výkonom zariadenia (kW)? A akú veľkosť transformátora vlastne potrebuje 100KW zariadenia?



Vedľajšie-porovnanie{1}}vypálenej{2}}transformátorovej cievky v dôsledku preťaženia v porovnaní s novým medeným vinutím GNEE





Odpovedaťči 100kW zariadení dokáže použiť 100kVA transformátorNajprv musíte pochopiť tri základné pojmy:kW (kilowatt), kVA (kilovolt-ampér) a cosφ (účinník). Vzťah medzi týmito tromi je základom každého dimenzovania transformátora.



Tri pojmy, ktoré musíte rozlíšiť

Termín	Celé meno	Význam	Jednoduchá analógia
kW	kilowatt	Skutočný "aktívny výkon" spotrebovaný zariadením	Výživa, ktorú skutočne absorbujete
kVA	kilovolt-ampér	Celkový "zdanlivý výkon" vrátane aktívneho + jalového	Naservírovala vám celá miska ryže
cosφ	Faktor výkonu	Aktívny výkon ÷ Zdanlivý výkon; meria efektívnosť	"Miera využitia výživy" misky



Vzorec základnej konverzie

kW=kVA × cosφ

Alebo napísané ako:

kVA=kW ÷ cosφ



Hlavný záver:Pokiaľ nie je účinník cosφ=1 (čisté odporové zaťaženie),výkon transformátora v kVA musí byť číselne väčší ako výkon zariadenia v kW.



Bežný odhad: 1 kVA ≈ 0,8 kW

V priemyselných projektoch sa účinník zvyčajne odhaduje na0.8ako konzervatívna hodnota. To znamená:

• Transformátor s výkonom 100 kVA môže napájať približne 80 kW typického priemyselného zaťaženia
• 100 kW zariadenia vyžaduje najmenej 125 kVA transformátor

Stručne povedané: Použitie 100kVA transformátora pre 100kW zariadenia je ako žiadať niekoho, kto môže bezpečne uniesť 80 libier, aby uniesol 100 libier - možno krátkodobo, ale zaručene zlyhá v dlhodobom horizonte.





Toto je najbežnejší scenár dimenzovania: poznáte celkový výkon všetkých zariadení vo vašom zariadení (v kW) a potrebujete určiť, akú veľkosť transformátora (v kVA) kúpiť.



Vzorec na výpočet

Kapacita transformátora (kVA) Väčšia alebo rovnaká ako celkový výkon zariadenia (kW) ÷ účinník (cosφ)



Spracovaný príklad

Scenár:Továreň má celkový výkon zariadení80 kW, s účinníkom odhadnutým na0.8.

80 kW ÷ 0.8=100 kVA

Záver:Potrebujete menovitý transformátor100 kVA alebo viac.



Späť na pôvodnú otázku: Aká veľkosť transformátora pre 100 kW zariadenia?

Vzhľadom na to:Výkon zariadenia=100 kW, cosφ=0.8

100 kW ÷ 0.8=125 kVA

odpoveď: 100 kW zariadenia vyžaduje najmenej 125 kVA transformátor.Použitie 100kVA je silne poddimenzované.



Musíte nechať maržu (10 % – 20 %)

Vyššie uvedený vzorec počíta len „teoretické minimum“. GNEE dôrazne odporúča pridať ďalšie10-20% maržaz nasledujúcich dôvodov:

• Nie všetky zariadenia sa spúšťajú súčasne:Niektoré zariadenia (najmä motory) však počas spúšťania odoberajú 5 až 7-násobok menovitého prúdu.
• Budúce rozšírenie:Pridanie jedného zariadenia neskôr znamená výmenu celého transformátora - oveľa drahšie.
• Vyhnite sa nepretržitému plnému zaťaženiu:Transformátory pracujúce pri 100% zaťažení neustále zaznamenávajú vyšší nárast teploty a kratšiu životnosť.
• Odporúčaná veľkosť:100 kW ÷ 0,8 × 1,2 (20 % marža) =150 kVA





Ďalší bežný scenár: už máte 100kVA transformátor a chcete vedieť maximálny kW zariadenia, ktoré môžete bezpečne pripojiť.



Vzorec na výpočet

Maximálne zaťaženie (kW) Menšie alebo rovnaké ako kapacita transformátora (kVA) × účinník (cosφ)



Spracovaný príklad

Scenár:Existujúce100 kVAtransformátor, účinník odhadovaný na0.8.

100 kVA × 0.8=80 kW

Záver:Thebezpečné zaťaženie tohto 100kVA transformátora by nemalo presiahnuť 80 kW. Ak celkový výkon vášho zariadenia presahuje 80 kW, musíte upgradovať transformátor alebo pridať kondenzátory na korekciu účinníka.



Čo sa stane, keď prekročíte bezpečné zaťaženie?

Úroveň preťaženia	Dôsledok
do 10 %	Mierne vyšší nárast teploty, mierne zníženie životnosti
20%–30%	Časté alarmy preťaženia, zrýchlené starnutie izolácie
nad 50 %	Prehriatie a vyhorenie vinutia, možný požiar





Mnoho zákazníkov si pamätá iba základné pravidlo „1 kVA ≈ 0,8 kW“, ale rôzne typy zariadení majú výrazne odlišné účinníky.Ignorovanie účinníka je hlavnou príčinou chýb dimenzovania.



Typické hodnoty účinníka podľa typu zariadenia

Typ zariadenia	Typický účinník (cosφ)	Príklady
Čistá odporová záťaž	≈ 1.0	Elektrické pece, žiarovky, elektrické ohrievače
Zaťaženia motora	0.7 – 0.85	Čerpadlá, ventilátory, kompresory, dopravníky
Elektronické záťaže	0.5 – 0.7	VFD, spínané-režimové napájacie zdroje, ovládače LED
Zváracie zariadenia	0.4 – 0.6	Bodové zváračky, oblúkové zváračky (prerušovaná prevádzka)



Nižší účinník vyžaduje väčší transformátor

Príklad porovnania:

• 80kW elektrická pec (cosφ=1.0):80 ÷ 1.0=80kVA → stačí 100 kVA
• 80kW vodné čerpadlo (cosφ=0.8):80 ÷ 0.8=100kVA → potrebuje 100 kVA
• 80kW zaťaženie VFD (cosφ=0.6):80 ÷ 0.6=133kVA → potrebuje 150 kVA

Pre rovnaké zariadenie s výkonom 80 kW sa požadovaná kapacita transformátora môže meniť takmer dvojnásobne v závislosti od účinníka!



Ako zlepšiť účinník?

Ak je kapacita vášho transformátora pevná, ale nízky účinník obmedzuje vašu zaťažiteľnosť, môžete:

• Nainštalujte kondenzátory na korekciu účinníka:Môže zvýšiť účinník z 0,7 na viac ako 0,95, čím sa účinne zvyšuje nosnosť
• Vymeňte za motory s vysokou{0}}účinnosťou:Vysoko{0}}účinné motory majú vo všeobecnosti lepší účinník
• Vyhnite sa operácii bez{0}}načítania:Nezaťažené motory majú extrémne nízky účinník (0,1–0,3)



Praktický sprievodca dimenzovaním – aká veľkosť transformátora pre rôzne aplikácie?

Nižšie je uvedený sprievodca veľkosťou na základe dlhoročných skúseností spoločnosti GNEE (už zahrnutá marža 20 %).

Aplikácia	Celkový výkon zariadenia	Odporúčaná kapacita transformátora	Poznámky
Malá strojárska dielňa	80 kW	125 kVA	Motor-ťažký, vysoký štartovací prúd
Dielňa na vstrekovanie plastov	100 kW	150-200 kVA	Cyklické zaťaženie vyžaduje veľkú rezervu
Vzduchová kompresorová stanica	100 kW	150 kVA	Vplyv priameho-štartu motora
Obchodné osvetlenie + HVAC	100 kW	125 kVA	Osvetlenie cosφ≈1, HVAC ≈0,8
Vykurovanie elektrickou pecou	100 kW	110 kVA	Odporová záťaž, prijateľná menšia rezerva
Dátové centrum	100 kW	130–150 kVA	Zaťaženie UPS, vyžaduje sa vysoká spoľahlivosť

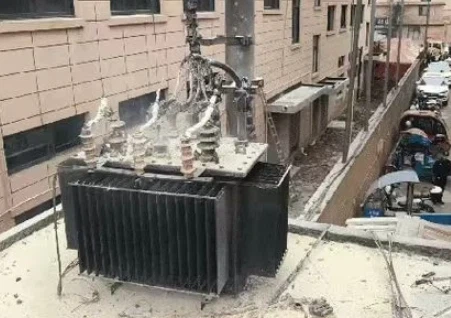

Reálne fotografie inštalácie transformátorov GNEE v kompresorovej stanici





Pred kontaktovaním GNEE so žiadosťou o cenovú ponuku odpovedzte na týchto 5 otázok. Čím podrobnejšie odpovede budete mať, tým presnejšie bude naše odporúčanie.



Päť otázok,{0}}ktoré musíte zodpovedať

• Zoznam vybavenia:Aké sú všetky elektrické záťaže? Aký je výkon každého z nich?
• Typy motorov: Are there large motors (>30 kW)? Sú spustené priamo-on{2}}?
• Faktor diverzity:Bežia všetky zariadenia súčasne alebo v rôznych časoch?
• Plán rozšírenia:Pridáte zariadenie v priebehu nasledujúcich 1–3 rokov?
• Faktor výkonu lokality:Je na mieste banka kondenzátorov? Aký je aktuálny účinník?



Bezplatná služba určovania veľkosti GNEE:Pošlite svoj zoznam vybavenia nášmu technickému tímu.



Na výpočet použijeme profesionálny softvér:

• Minimálna požadovaná kapacita transformátora
• Odporúčaná optimálna kapacita (vrátane rezervy)
• Či je potrebná korekcia účinníka
• Odhadované ročné náklady na elektrickú energiu a analýza návratnosti investícií





Vráťme sa k pôvodnej otázke:Môže 100kW zariadenia použiť 100kVA transformátor? Odpoveď je absolútne nie.Hlavným dôvodom je, že medzi kapacitou transformátora (kVA) a výkonom zariadenia (kW) leží kritický faktor:účinník (cosφ). Pri použití priemyselného štandardného odhadu cosφ=0.8 môže 100kVA transformátor bezpečne napájať iba 80kW záťaže. Pre 100 kW zariadenia potrebujete aspoň 125 kVA transformátor - a GNEE odporúča 150 kVA.



Rada GNEE:Neriskujte vyhorenie zariadenia a niekoľko dní výpadku výroby, len aby ste ušetrili niekoľko stoviek dolárov na menšom transformátore. Veľkosť hore. Pokoj v duši trvá 20 rokov.



Ste zmätení v tom, akú veľkosť transformátora potrebuje vaše zariadenie?

Pošlite svoj zoznam vybavenia do GNEE. Bezplatne vykonáme presný výpočet kapacity a optimalizáciu riešenia.

Kontaktujte GNEE ešte dnespre vašu vlastnú 《Expresnú správu o veľkosti transformátora a{0}}priame určovanie cien. Nastavte si to správne raz - a prestaňte sa trápiť na desaťročie!



Vyžiadajte si cenovú ponuku



FAQ

Môže zariadenie s výkonom 100 kW použiť transformátor s výkonom 100 kVA, ak beží len krátkodobo?
Neodporúča sa ani na krátke obdobia. Štartovací prúd motora môže dosiahnuť 5-7-násobok menovitého prúdu. Transformátor s výkonom 100 kVA bude vystavený vážnemu krátkodobému preťaženiu, ktoré môže spôsobiť vypnutie ističov alebo lokálne prehriatie vinutia.



Už som si kúpil 100kVA transformátor, ale moje zariadenie je 100KW. Čo môžem urobiť?
Dve možnosti: ① Nainštalujte kondenzátory na korekciu účinníka na zvýšenie účinníka nad 0.95 -, čo by umožnilo zaťaženie približne 95 kW (stále mierne nedostatočné); ② Vymeňte za väčší transformátor (odporúča sa 125–150 kVA). GNEE ponúka služby výmeny a výmeny starých transformátorov-.



Prečo niektorí výrobcovia používajú pri prepočte kVA na kW 0,9?
0,9 je ideálna hodnota. Väčšina priemyselných lokalít má skutočný účinník medzi 0,7 a 0,85. GNEE odporúča použiť 0,8 pre konzervatívne, bezpečné dimenzovanie.



Čo ak sú všetky moje záťaže LED svetlá a počítače (-prepínacie zdroje napájania) s veľmi nízkym účinníkom?
Tieto záťaže generujú významné harmonické. Nevyžadujú len väčší transformátor, ale využívajú aj aktívny výkonový filter (APF). GNEE môže poskytnúť integrované riešenia distribúcie energie.



Mám si vybrať olejový -ponorený alebo suchý{1}} transformátor?
Vonkajšie alebo samostatné rozvodne → olejové-ponorené (nižšia cena, vyššia kapacita preťaženia). Vnútorné alebo vysoké požiarne-požiadavky na bezpečnosť → suchý-typ (bezpečnejší). GNEE dodáva oba typy.
