Požiadavky na inštaláciu a voľný priestor pre 1000 kVA transformátor suchého typu v interiéri

Ako profesionálny výrobca transformátorov sa spoločnosť GNEE špecializuje na pokročilé riešenia suchých{0}}transformátorov vrátane trojfázových{1}}transformátorov{2}}typu suchého{2}}transformátora a trojfázových transformátorových systémov odlievaných do živice. Pri inštalácii aTransformátor suchého typu 1000 kVAVnútornýSprávne plánovanie, povolenie a súlad s normami sú rozhodujúce pre zaistenie bezpečnosti, výkonu a dlhej životnosti.



Vnútorné inštalácie sú široko používané v komerčných budovách, priemyselných závodoch a infraštruktúrnych projektoch kvôli ich požiarnej bezpečnosti a výhodám s nízkou údržbou. Nesprávna inštalácia však môže viesť k prehriatiu, zníženiu účinnosti a prevádzkovým rizikám.





Výber miesta pre 1000kVA suchý typ transformátora pre vnútornú inštaláciu

Výber správneho miesta inštalácie je prvým krokom k zaisteniu spoľahlivej prevádzky.



Kľúčové požiadavky:

• Inštalujte v čistej, suchej a dobre{0}}vetranej miestnosti
• Vyhnite sa oblastiam s nadmernou prašnosťou, korozívnymi plynmi alebo vlhkosťou
• Zabezpečte ľahký prístup pre údržbu a kontrolu

Pri aplikáciách s trojfázovým transformátorom v interiéri{0}} správna kontrola prostredia výrazne zlepšuje výkon a životnosť.



Požiadavky na základy a montáž

Transformátor musí byť inštalovaný na pevnom a rovnom základe.

Dôležité úvahy:

• Odporúča sa železobetónový základ
• Antivibračné podložky na zníženie hluku a mechanického namáhania
• Adekvátna nosnosť-jednotky s výkonom 1 000 kVA

Konštrukcie výkonových transformátorov zo živice sú kompaktné, ale stále vyžadujú stabilnú štrukturálnu podporu.

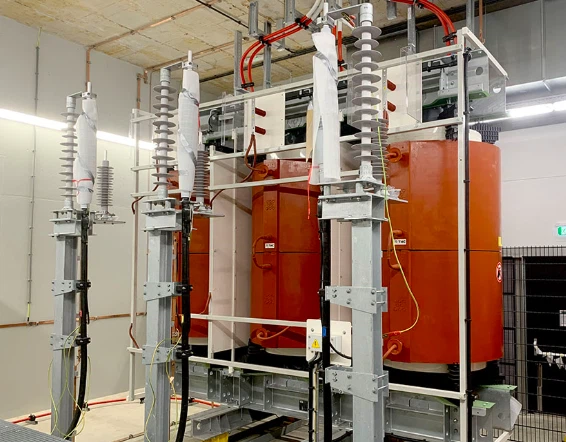

Transformátor inštalovaný vo vnútornej rozvodni





Minimálna vzdialenosť pre 1000 kVA transformátor suchého typu v interiéri

Správna vzdialenosť zaisťuje bezpečnú prevádzku a efektívne chladenie.



Typické pokyny na uvoľnenie:

• Predná svetlá vzdialenosť: väčšia alebo rovná 1,5 metra (priestor na prevádzku a údržbu)
• Bočná vzdialenosť: Väčšia alebo rovná 1,0 metra
• Svetlá vzdialenosť vzadu: Väčšia alebo rovná 1,0 metra
• Horná vzdialenosť: Väčšia alebo rovná 1,0 metra

Tieto vzdialenosti sa môžu líšiť v závislosti od miestnych noriem (IEC, NEC alebo GB).



Vetracia vôľa pre 1000 kVA suchý typ transformátora v interiéri

Transformátory suchého{0}}typu sa spoliehajú na chladenie vzduchom, takže prúdenie vzduchu je rozhodujúce.



Požiadavky na vetranie:

• Zabezpečte prirodzenú alebo nútenú cirkuláciu vzduchu
• Zabráňte zablokovaniu vstupu a výstupu vzduchu
• Dodržiavajte dostatočný odstup od stien a iného vybavenia

Konštrukcia transformátora typu Low Loss Dry-zlepšuje účinnosť, no stále závisí od správnych podmienok chladenia.

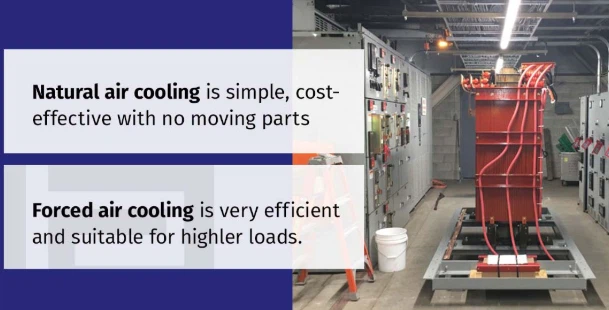

Spôsoby chladenia pre transformátory suchého typu





Požiadavky na pripojenie kábla a prípojnice

Správne elektrické pripojenie je nevyhnutné pre bezpečnú prevádzku.

Pokyny:

• Použite vhodne dimenzované káble alebo prípojnice
• Zabezpečte pevné a bezpečné spojenia
• Zabezpečte správnu izoláciu a oddelenie fáz

Transformátorové systémy suchého typu odlievanej cievky často podporujú flexibilné možnosti pripojenia pre rôzne aplikácie.



Systém uzemnenia a ochrany

Uzemnenie je rozhodujúce pre bezpečnosť a ochranu pred poruchami.

Požiadavky:

• Spoľahlivé uzemnenie jadra transformátora a krytu
• Nainštalujte zariadenia na ochranu proti prepätiu
• Používajte ochranné relé a ističe

Transformátorové systémy so suchým jadrom a transformátorové systémy typu odlievanej živice musia spĺňať medzinárodné bezpečnostné normy.





Podmienky teploty a vlhkosti

Operačné prostredie priamo ovplyvňuje výkon.



Odporúčané podmienky:

• Teplota okolia: -5 stupňov až +40 stupňov
• Relatívna vlhkosť: 90 % alebo menej (bez-kondenzácie)

Transformátory zo suchej živice fungujú dobre vo vlhkom prostredí, ale stále vyžadujú kontrolované podmienky.



Protipožiarne bezpečnostné a ochranné opatrenia

Suché transformátory -typu sú bezpečnejšie ako jednotky naplnené olejom-, ale stále sú potrebné opatrenia.



Opatrenia zahŕňajú:

• Protipožiarne-inštalačné materiály
• Systémy detekcie dymu
• Protipožiarne bariéry, ak sú inštalované v blízkosti kritických zariadení

Výrobcovia transformátorov suchého typu z liatej živice navrhujú produkty s vlastnosťami spomaľujúcimi horenie- pre vyššiu bezpečnosť.



Vnútorná transformátorová miestnosť s protipožiarnym zariadením





Vôľa údržby pre 1000 kVA suchý typ transformátora v interiéri

Na bežnú údržbu musí byť vyhradený dostatočný priestor.



Požiadavky:

• Jednoduchý prístup k terminálom a ovládacím panelom
• Priestor pre kontrolné nástroje a personál
• V prípade potreby uvoľnite cesty na odstránenie zariadenia

Suché distribučné transformátorové systémy sú navrhnuté pre minimálnu údržbu, ale prístupnosť zostáva zásadná.



Úvahy o hluku a vibráciách

Vnútorné inštalácie musia brať do úvahy kontrolu hluku.



Riešenia:

• Nainštalujte tlmiče vibrácií
• V prípade potreby použite zvukotesné kryty
• Dodržiavajte vzdialenosť od kancelárií alebo obytných oblastí





Parameter	Špecifikácia
Menovitá kapacita	1000 kVA
Úroveň napätia	10 kV / 0,4 kV
Fáza	Trojfázová-fáza
Spôsob chladenia	AN / AF
Typ izolácie	Liata živica
Typ inštalácie	Vnútorný
Minimálna predná vzdialenosť	Väčšie alebo rovné 1,5 m
Bočná/zadná vôľa	Väčšie alebo rovné 1,0 m
Horná vôľa	Väčšie alebo rovné 1,0 m
Teplota okolia	-5 stupňov až +40 stupňov
Úroveň ochrany	IP20 / IP23
Štandardné	IEC / ANSI / GB



GNEE je jedným z popredných výrobcov suchých transformátorov z liatej živice, ktorý ponúka:

• Vysoko{0}}kvalitné riešenia distribučných transformátorov zo živice
• Pokročilá technológia trojfázového-vysúšania{1}}typu transformátora
• Vlastné návrhy interiérových trojfázových transformátorov-
• Súlad s normami IEC, ANSI a GB
• Globálne skúsenosti s projektmi a rýchle dodanie

Poskytujeme kompletnú technickú podporu od návrhu až po inštaláciu, čím zaisťujeme hladký priebeh vášho projektu.





PochopeniePožiadavky na inštaláciu a voľný priestor pre 1000 kVA transformátor suchého typu v interiérije nevyhnutný na zaistenie bezpečnosti, efektívnosti a{0}}dlhodobej spoľahlivosti. Správny výber miesta, vetranie, elektrické pripojenia a priestor na údržbu prispievajú k optimálnemu výkonu transformátora.
