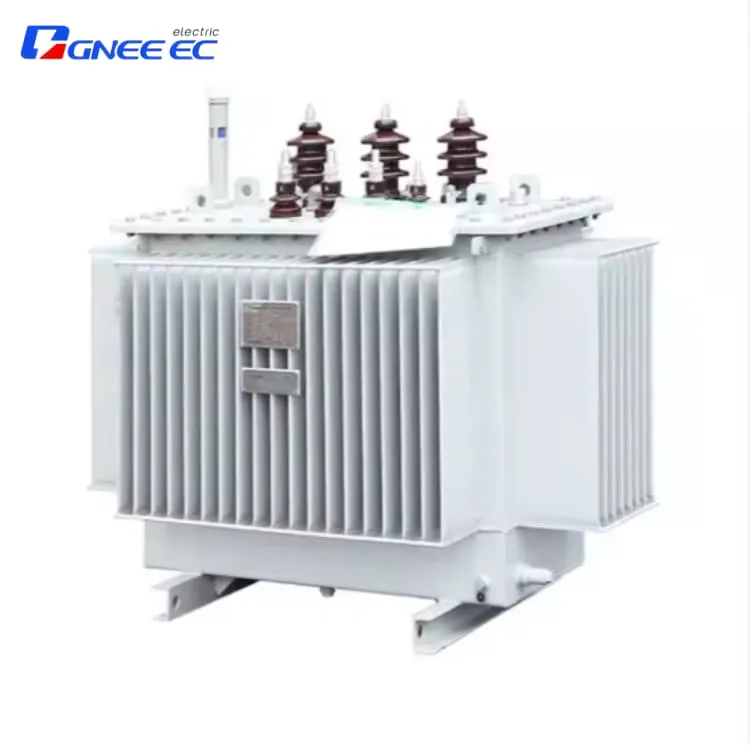

63KVA/10KV Plne zapečatený laminovaný distribučný transformátor jadra
Základné parametre:
Menová kapacita: 63 kVA
Úroveň napätia: 10 kV/0,4 kV
Frekvencia: Voliteľné 50 Hz/60 Hz
Izolačná trieda: trieda F (odolná voči 155 stupňom)
Trieda ochrany: IP55
Dodatočný rok a krajina: 2024, Brazília
Stručné výhody:
Vynikajúci tesniaci výkon
Vysoká účinnosť a úspora energie
Dizajn s nízkym hlukom
Máte otázky? Zástupcovia predaja GNEE sú teraz k dispozícii na živý chat
Pošlite e-mail:sales@gneeelectric.com
Tel:+8615824687445
Tesnenie Výhodu laminovaného distribučného transformátora jadra
Utesnenie tohto plne zapečateného laminátového transformátora jadra je jednou z jeho základných konkurenčných výhod . prijíma plne zváraný proces tesnenia v kombinácii s technológiou tesnenia s vysokou presnosťou, ktorý účinne izoluje externú vlhkosť, prach a škodlivé plyny, ktoré sa výrazne rozširujú pre prevádzkovú životnosť zariadenia. v porovnaní s tradičným olejom, ktoré sú na čele, ktoré sú na čele, ktoré sú na čele, ktoré sú na čele, ktoré sú na čele, naliehané, naliehané olejové, naliehané na olej, ktoré sú na čele, ktoré sú na čele, ktoré sú na čele, a škodlivé plynov Plne zapečatený dizajn nielen znižuje riziká úniku oleja, ale tiež sa vyhýba bezpečnostným rizikám spôsobeným starnutím oleja.
Laminátovaná štruktúra jadra ďalej zvyšuje tesniaci výkon . Železné jadro a vinutia sa odlievajú pomocou epoxidovej živice a vytvárajú hustú štruktúru bez vzduchových medzier, čo eliminuje možnosť čiastočného výboja {. Teploty . Tento návrh je obzvlášť vhodný pre distribučné scenáre (distribučný transformátor), ktorý znižuje frekvenciu údržby až o 40% v prostrediach, kde je potrebná dlhodobá stabilná prevádzka, ako sú napríklad veterná energia a mriežky mestských energie {. Trápanie tiež vyhýba bežným problémom so znečistením ropy spojené s olejovými transformáciami, ktoré sa zlepšujú v prostredí a oboje bezpečnosť .
Parameter
|
S11 Kapacita |
Menovité poklepanie na napätie a vyložitie | Vektor Skupinový |
Nezaťaženie strata (w) |
Strata zaťaženia (W) |
Aktuálny prúd bez zaťaženia (%) |
Krátky Impedancia obvodu (%) |
||||
H . v (kv) |
Vysoký tlak Klepnite na rozsah (%) |
L . v (kv) |
||||||||
| 30 kva | 11 10.5 10 6.3 6 |
±5% ±2x2.5% |
0.4 0.415 0.420 0.430 0.440 |
Dyn11 Yyn 0 |
100 | 630/600 | 1.5 | 4 | ||
| 50 kva | 130 | 910/870 | 1.3 | 4 | ||||||
| 60 kva | 150 | 1090/1040 | 1.2 | 4 | ||||||
| 75 kva | 180 | 1310/1250 | 1.2 | 4 | ||||||
| 100 kva | 200 | 1580/1500 | 1.1 | 4 | ||||||
| 125 kva | 240 | 1890/1800 | 1.1 | 4 | ||||||
| 150 kva | 280 | 2310/2200 | 1 | 4 | ||||||
| 200 kva | 340 | 2730/2600 | 1 | 4 | ||||||
| 250 kva | 400 | 3200/3050 | 0.9 | 4 | ||||||
| 300 kva | 480 | 3830/3650 | 0.9 | 4 | ||||||
| 400 kva | 570 | 4520/4300 | 0.8 | 4 | ||||||
| 500 kva | 680 | 5410/5150 | 0.8 | 4 | ||||||
| 600 kva | 810 | 6200 | 0.6 | 4.5 | ||||||
| 750 kva | 980 | 7500 | 0.6 | 4.5 | ||||||
| 1000 kva | 1150 | 10300 | 0.6 | 4.5 | ||||||
| 1250 kva | 1360 | 12000 | 0.5 | 4.5 | ||||||
| 1500 kva | 1640 | 14500 | 0.5 | 4.5 | ||||||
| 2000 kva | 1940 | 18300 | 0.4 | 5 | ||||||
| 2500 kva | 2290 | 21200 | 0.4 | 5 | ||||||
Inštalačný tutoriál transformátora distribúcie laminovaného jadra
Prvý krok: Základná príprava
Uistite sa, že miesto inštalácie je na úrovni, s kapacitou zaťaženia nadácie vyššou alebo rovnajúcou sa 2 ton/㎡ . Overte rozmery transformátora podľa výkresov, rezervných ventilačných a údržbárskych kanálov a vyhnite sa blokovaniu chladiacich otvorov .
Krok druhý: rozbaľovacia kontrola
Skontrolujte, či sú tesnenia tesnenia neporušené a či nedochádza k deformácii puzdra ., že parametre štítky sa zhodujú s poradím a overte príslušenstvo (uzemňovacie vodiče, izolácia puzdier atď.
Krok tretí: Vyzdvihnutie do polohy
Používajte špecializované zdvíhacie nástroje na pomalé zdvíhanie, vyhýbanie sa kolízii s puzdrom . Nastavte sa na úroveň po umiestnení, opravte skrutky chodidiel a nainštalujte doštičky znižujúce vibrácie {.
Krok štyri: zapojenie a testovanie
Pripojte terminály s vysokým napätím a nízke napätie podľa diagramu zapojenia a zabezpečte chladiace potrubia transformátora s obsahom oleja, ktoré nie sú prerušené {{{}} Po dokončení uzemňovacej ošetrenia, vykonajte testy odolnosti voči izolácii a testy bez zaťaženia nie sú žiadne abnormálne zvýšenie teploty.}
Prevencia:
Kontrola tesnenia: Zatvorte všetky otvory po inštalácii, aby ste zabránili zadávaniu cudzích objektov .
Požiadavky na životné prostredie: Zabezpečte dobré vetranie, vyhnite sa priamemu slnečnému žiareniu na plne zapečatenom puzdre, aby ste zabránili lokalizovaným prehriatím .
Prečo si nás vybrať?
GenerPrísne sleduje komplexný proces testovania akceptácie, aby sa zabezpečilo, že výkon každého zariadenia spĺňa štandardy . Naše produkty a služby sa úspešne uplatňovali vo viac ako 50 krajinách a regiónoch po celom svete . ako dôveryhodný globálny priemyselný partner, vždy sa zaviazame pomáhať zákazníkom dosiahnuť ich udržateľný vývoj prostredníctvom vysokých produktov a produktov v plnom rozsahu {}}}}}}}}}}}}}}}}}}}}}}}}}
Podporovať
• Predpredaj: Bezplatné technické konzultácie, prehľad kreslenia a školenie inštalácie .
• po predaji:
o Globálna záruka na 2 roky; 5- Ročná záruka na základné komponenty .
o 7 × 24- hodinová vzdialená podpora, reakcia na poruchu vo vnútri<24 hours.
o Prevádzková príručka .
Certifikát certifikácie SGS
Naša továreň
