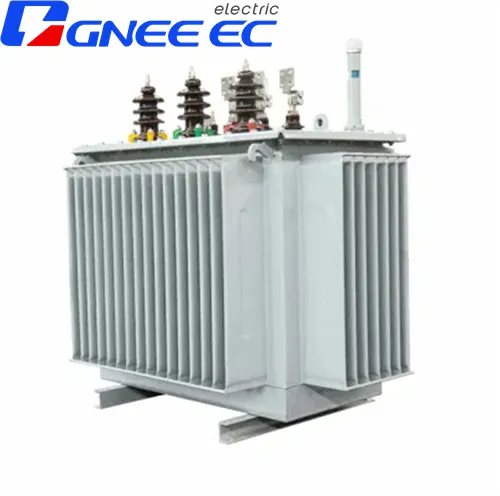

Trojfázový transformátor distribúcie energie
Máte otázky? Zástupcovia predaja GNEE sú teraz k dispozícii na živý chat
Pošlite e-mail:sales@gneeelectric.com
Tel:+8615824687445
Trojfázovýtransformátor na distribúciu energieje tiež ľudovo známy ako izolačný transformátor. Mení vysoké napätie na nízke napätie aplikované v rozvode elektrickej energie. Zabezpečuje tak konečnú transformáciu napätia v systéme distribúcie elektrickej energie. Vo všeobecnosti je úroveň distribučného transformátora menšia ako 200 MVA. Netreba dodávať, že niektoré národné normy umožňujú, aby výkony až do 5000 MVA patrili do kategórie distribučných transformátorov.
| Parametre výkonu distribučného transformátora | ||||||||
| Menovitá kapacita kVA |
Kombinácia napätia a rozsah odbočky | Vektorová skupina | Strata zaťaženia kW | strata zaťaženia kW(75C) | Prúd naprázdno % | Impedancia skratu % | ||
| vysoké napätie kV |
Rozsah vysokonapäťových odbočiek | Nízke napätie kV | ||||||
| 315 | 6 6.3 10 10.5 |
±5 ±2×2.5% |
0.4 | Dyn11 Yyn0 |
0.48 | 3.83 | 0.90 | 4.0 |
| 400 | 0.57 | 4.52 | 0.80 | |||||
| 500 | 0.68 | 5.41 | 0.80 | |||||
| 630 | 0.81 | 6.20 | 0.60 | 4.5 | ||||
| 800 | 0.98 | 7.50 | 0.60 | |||||
| 1000 | 1.15 | 10.30 | 0.60 | |||||
| 1250 | 1.36 | 12.00 | 0.50 | |||||
| 1600 | 1.64 | 14.50 | 0.50 | |||||
| 2000 | 1.94 | 18.30 | 0.40 | 5.0 | ||||
| 2500 | 2.29 | 21.20 | 0.40 | |||||
| 3150 | 2.81 | 26.66 | 0.40 | |||||
Konštrukcia distribučného transformátora
Transformátor distribúcie energie je navrhnutý ako transformátor malej veľkosti. Má rôzne časti, ako je olejová nádrž na nasiaknutie vinutí umiestnením do nej, konzervátor v nádrži na udržanie teploty oleja, Buchholzovo relé na indikáciu chýb, ako je strata oleja, keď klesne, nesprávny prietok oleja, odvzdušňovacia jednotka na zmenu farby, indikátor zobrazujúci hladinu oleja v jednotke zimnej záhrady. Transformátor má tiež teplotný detektor na monitorovanie teploty oleja, zariadenie na zníženie tlaku na zníženie tlaku a zabránenie výbuchu, tepelné relé ako indikátor, radiátor na zvýšenie účinnosti chladenia transformátora a priechodku na pripojenie vnútorné vinutia transformátora.
Fázy životného cyklu trojfázových transformátorov na distribúciu energie
Výroba a montáž:Životný cyklus transformátora na distribúciu energie začína jeho výrobou a montážou. V tejto fáze sa skonštruuje jadro, vinutia a izolačné materiály pre transformátor a potom sa komponenty zostavia tak, aby vytvorili celé zariadenie.
Inštalácia a uvedenie do prevádzky:Po výrobe sú transformátory umiestnené v distribučnej sieti v určitých bodoch a potom uvedené do prevádzky, aby bola zaručená optimálna prevádzka. Súčasťou tohto kroku je testovanie nosnosti, izolačného odporu a elektrickej integrity.
Prevádzka a údržba:Aby sa predišlo poruchám a zaručil špičkový výkon, transformátory musia mať bežnú údržbu. To si vyžaduje pravidelné kontroly, testovanie oleja a izolácie, čistenie a údržbu na rýchle vyriešenie akýchkoľvek problémov.
Vyradenie a likvidácia:Transformátory nakoniec dosiahnu koniec svojej životnosti a musia byť vyradené z prevádzky a zlikvidované zodpovedne. Správne metódy likvidácie sú nevyhnutné na zmiernenie vplyvu na životné prostredie a dodržiavanie regulačných požiadaviek.
Balenie a doprava
Populárne Tagy: trojfázový transformátor distribúcie energie, Čína výrobcovia trojfázových transformátorov distribúcie energie, dodávatelia, továreň, 250 KVA distribučný transformátor, komerčný distribučný transformátor, elektrický distribučný transformátor, priemyselný distribučný transformátor, Jednofázový distribučný distribučný transformátor, podzemný distribučný transformátor
