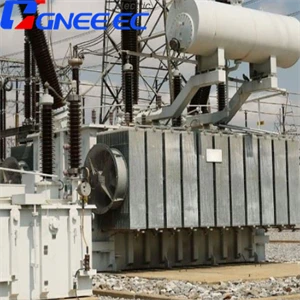

12 MVA trojfázový výkonový transformátor

12 MVAtrojfázový výkonový transformátormá uzavretú štruktúru nádrže a pracuje pri vysokom napätí 38 kV a nízkom napätí 13,2 kV. Je starostlivo navrhnutý a skonštruovaný v súlade s normou ANSI C57. Tento transformátor využíva dvojstupňový systém chladenia vzduchom a zabezpečuje efektívny odvod tepla. So špecifikáciou nárastu teploty 55 stupňov / 65 stupňov je transformátor schopný dosiahnuť menovitý výkon 12 MVA pri náraste teploty o 55 stupňov, s možnosťou rozšírenia až na 20 MVA. Podobne pri zvýšení teploty o 65 stupňov sa môže pochváliť menovitým výkonom 13,5 MVA, pričom maximálna kapacita dosahuje 22,5 MVA.

Špecifikácie trojfázového výkonového transformátora

Výkon 12 MVA Transformer Picturers

Postup testovania

• Podľa noriem IEEE Std C57.12.00 sa vykonávajú nasledujúce testy:
• Kontrola vzhľadu
• Test transformátorového oleja
• Meranie rozpustených plynov v transformátorovom oleji
• Meranie napäťového pomeru a overenie fázového posunu
• Meranie odporu vinutia
• Meranie izolačného odporu DC medzi každým vinutím voči zemi a medzi vinutiami
• Kontrola izolácie jadra a rámu pre transformátory ponorené do kvapaliny s izoláciou jadra alebo rámu
• Meranie determinačného a disipačného faktora kapacít izolačného systému
• Meranie straty naprázdno a prúdu
• Meranie harmonických prúdov naprázdno
• Meranie skratovej impedancie a straty záťaže
• Test impulzu blesku
• Skúška aplikovaného napätia
• Test odolnosti voči indukovanému napätiu
• Test indukovaného napätia s meraním čiastočného výboja (PD).
• Stanovenie hladín zvuku
• Test nárastu teploty
• Meranie frekvenčnej odozvy
• Skúška izolácie pomocného vedenia
• Overenie pomeru a polarity zabudovaných prúdových transformátorov
• Skúška tesnosti tlakom pre transformátory ponorené do kvapaliny
• Kontrola a test funkčnosti riadiaceho obvodu
