10KV 35KV Oil - Ponorovaný transformátor
Máte otázky? Zástupcovia predaja GNEE sú teraz k dispozícii na živý chat
Pošlite e-mail:sales@gneeelectric.com
Tel:+8615824687445

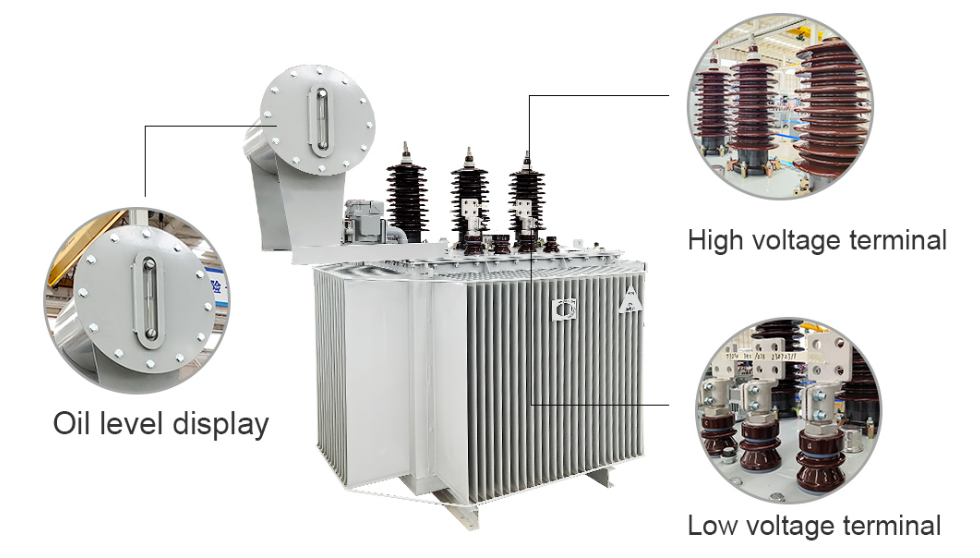

10KV olej - ponorený transformátor
Fáza: tri
Servisné napätie: 6KV ~ 10kV
Menová kapacita: 30kva ~ 2500kVA
Vektorová skupina: Yyn0, DYN11
Typ chladenia: Onan
Materiál jadra: kremíková oceľ
Vinutie materiálu: meď/hliník
Dostupné tekutiny: minerálny olej a esterové tekutiny
Účel: tri - fázové olejové transformátory zapečatenej verzie, bez konzervátorov ropy
sú určené na transformáciu elektrickej energie v sieťach energetických systémov a v energetickej spotrebiteľskej sieti.
- Nízka strata: Nízka NO - Strata zaťaženia, nízka strata zaťaženia, nízke prevádzkové náklady.
- Výkonná anti - kapacita skratu, vysoká anti - impulzná kapacita blesku.
- Dlhá životnosť: Olejová nádrž zaujme plne zapečatenú štruktúru, nádrž a okraj krabice môžu byť spojené skrutkami, ktoré je možné izolovať od vonkajšieho prostredia, aby sa predĺžila životnosť transformátora.
- Vysoká spoľahlivosť: Časti tesnenia olejovej nádrže sa zlepšili, aby sa zvýšila spoľahlivosť.
10KV olej - Ponorované parametre transformátora
| 10KV Olej - Ponorované parametre transformátora distribúcie | ||||||||||||
| Menovitá sila (Kva) |
Vysoké napätie (Kv) |
Nízke napätie (Kv) |
Vektor zoskupenie |
Trieda i | Trieda II | Classiii | No - načítať Aktuálne (%) |
Krátky Obvod Impedancia (%) |
||||
| NO - Strata zaťaženia (W) |
Na - strata zaťaženia (W) |
NO - Strata zaťaženia (W) |
Na - strata zaťaženia (W) |
NO - Strata zaťaženia (W) |
Na - strata zaťaženia (W) |
|||||||
| 30 | 66.3 10 10.5 11 | 0.4 | Jyno Dyn11 |
65 | 455/430 | 70 | 505/480 | 80 | 630/600 | 2.1 | 4.0 | |
| 50 | 80 | 655/625 | 90 | 730/695 | 100 | 910/870 | 2.0 | |||||
| 63 | 90 | 785/745 | 100 | 870/830 | 110 | 1090/1040 | 1.9 | |||||
| 80 | 105 | 945/900 | 115 | 1050/1000 | 130 | 1310/1250 | 1.8 | |||||
| 100 | 120 | 1140/1080 | 135 | 1265/1200 | 150 | 1580/1500 | 1.6 | |||||
| 125 | 135 | 1360/1295 | 150 | 1510/1440 | 170 | 1890/1800 | 1.5 | |||||
| 160 | 160 | 1665/1585 | 180 | 1850/1760 | 200 | 2310/2200 | 1.4 | |||||
| 200 | 190 | 1970/1870 | 215 | 2185/2080 | 240 | 2730/2600 | 1.3 | |||||
| 250 | 230 | 2300/2195 | 260 | 2560/2440 | 290 | 3200/3050 | 1.2 | |||||
| 315 | 270 | 2760/2630 | 305 | 3065/2920 | 340 | 3830/3650 | 1.0 | |||||
| 400 | 330 | 3250/3095 | 370 | 3615/3440 | 410 | 4520/4300 | 1.0 | |||||
| 500 | 385 | 3900/3710 | 430 | 4330/4120 | 480 | 5410/5150 | 1.0 | |||||
| 630 | 460 | 4460 | 510 | 4960 | 570 | 6200 | 0.9 | 4.5 | ||||
| 800 | 560 | 5400 | 630 | 6000 | 700 | 75 00 | 0.8 | |||||
| 1000 | 665 | 7451 | 745 | 8240 | 830 | 10300 | 0.7 | |||||
| 1250 | 780 | 8640 | 870 | 9600 | 970 | 12 Doo | 0.6 | |||||
| 1600 | 940 | 10440 | 1050 | 11600 | 1170 | 14500 | 0.6 | |||||
| 2000 | 1085 | 13180 | 1225 | 14640 | 1360 | 18 | 3 urobiť | 0.4 | 5 | |||
| 2500 | 1280 | 13360 | 1440 | 14840 | 1600 | 21200 | 0.32 | |||||
35 kv olej - ponorený transformátor
- Plne naklonený krokový kĺb je prijatý na zlepšenie smeru toku, eliminujte jav saturácie lokálneho toku v kĺbe železného jadra, zníženie straty zaťaženia NO - a nie - záťažový prúd železného jadra a znížte hluk transformátora.
- Aby sa zvýšila schopnosť odolávať skratu, je okolo lisovacej dosky rozložené množstvo tlakových klincov a horné a dolné vysoké a nízkotlakové svorky sú spojené podpornými lúčmi, takže železné jadro sa stáva celkovým.
- Povrch jadrového stĺpca je potiahnutý kremíkovým oceľovým plechom špeciálny konc - lepenie, takže kremíkové oceľové rezanie a rez sú spojené a železné jadro sa po vytvrdzovaní stáva z celého tela.
- Medzi spodnou časťou tela a stenou nádrže sa používajú vysoko pevné elektrické laminátové drevené podpery, vďaka čomu je spodná časť bezpečná a spoľahlivá poloha.
35 kV olej - Ponorované parametre transformátora
| 35KV Oil - Ponorované parametre distribučného transformátora | |||||||||
| Hodnotená sila (KVA) | Vektor zoskupenie |
Trieda i | Trieda II | Classiii | Krátky Obvod Impedancia (%) |
||||
|
NO - Strata zaťaženia (Kw) |
Na - strata zaťaženia (75 stupňov KW) |
NO - Strata zaťaženia (Kw) |
Na - strata zaťaženia (75 stupňov KW) |
NO - Strata zaťaženia (Kw) |
Na - strata zaťaženia (75 stupňov KW) |
||||
| 3150 | Ynd11 | 1.7 | 20.7 | 2.0 | 20.7 | 2.4 | 21.9 | 7 | |
| 4000 | 2.0 | 24.6 | 2.3 | 24.6 | 2.9 | 25.9 | |||
| 5000 | 2.4 | 28.2 | 2.8 | 28.2 | 3.5 | 29.7 | |||
| 6300 | 2.9 | 31.5 | 3.4 | 31.5 | 4.2 | 33.3 | |||
| 8000 | 4.0 | 34.6 | 4.7 | 34.6 | 5.8 | 36.5 | |||
| 10000 | 4.8 | 40.8 | 5.7 | 40.8 | 7.0 | 43.0 | 8 | ||
| 12500 | 5.5 | 48.4 | 6.5 | 48.4 | 8.0 | 51.1 | |||
| 16000 | 6.7 | 59.2 | 7.9 | 59.2 | 9.7 | 62.5 | |||
| 20000 | 7.9 | 71.6 | 9.4 | 71.6 | 11.5 | 75.5 | |||
| 25000 | 9.4 | 84.6 | 11.1 | 84.6 | 13.6 | 89.3 | 10 | ||
| 31500 | 11.1 | 100.8 | 13.1 | 100.8 | 16.2 | 106.4 | |||
Jednofázový distribučný transformátor typu oleja namontovaný na póle
- Olej - vyplnené single - fázové režijné transformátory navrhnuté a vyrábané normálne používané na stupňové distribučné napätia v rozlíšení (v rozmedzí od 2400 do 34500 voltov) až po nižšie napätie využitia.
- Aj keď sa niektoré používajú na odstúpenie na komerčnom a priemyselnom napätí, ako sú 277, 240/480, 2400 a 4800, väčšina sa používa na odstúpenie na jednom - fázovom napätí 120/240.
- Rovnaké transformátory sa používajú aj pre malé rozvodne, rôzne aplikácie a môžu slúžiť na zvýšenie napätia.
Olej - vyplnený single - parametre transformátora fázy
| 10KVA - 500KVA jednofázový olejový ponorný transformátor | ||||||
| Hodnotená kapitalita (KVA) | Vysoký | Nízke napätie (V) | Symbol pripojenia | Norma | Krátke - impedancia obvodu (%) | Účinnosť |
| Napätie (V) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0, II6 | IEEE/ ANSI/ DOE | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Procesná technológia:
Jadro:
- Jadro nášho transformátora je vyrobené z vysoko kvalitného kremíka orientovaného na studený zŕn s vysokou magnetickou priepustnosťou. Používa úplnú lamináciu sklonu 45 stupňov, takže strata noload a no - záťažový prúd sa efektívne znížia.
LV vinutie:
- LV vinutia prijímajú vynikajúce vodiče fólie alebo vyrobené zo 100% medeného drôtu, takže na získanie lepšej rovnováhy amperturn a zníženie priečnejšieho úniku magnetického toku. Potom výrazne zlepšuje Transformerovu anti - schopnosť skratu.
- Vynikajúci návrh štruktúry priechodu oleja, ktorý výrazne zvyšuje efekt disperzného rozptylu cievok. Pomáha znižovať zvýšenie teploty vinutia LV a zlepšuje schopnosť preťaženia transformátorov.
Vinutie HV
- HV vinutia sú vyrobené z vynikajúcich drôtov Copperconduktor. Prijatie sklo vlákien na zosilnenú izoláciu.
- HV vinutia sa prijali optimalizovaná štruktúra na zlepšenie distribúcie elektrického poľa transformátora.
- Používame našu existujúcu technológiu Výpočet a analýzu simulácie procesu vlny bleskov. Potom podstatne zlepšenie spôsobilosti o protivníkov produktu.
Izolačná konštrukcia:
- konštrukcia izolácie na úrovni AClass. Vysoká - napätia cievky a nízka - napätie sú umiestnené s rovnakým stredom. Medzi cievkami používajte tenký valec papiera s malým konštrukciou oleja.
Tank:
- Nádrž je spojená s oceľou vysokej kvality. Povrch je eliminovaný povlak fosfátu hrdze a natretý typom FVC antikoróznej farby. Má schopnosť zabrániť korózii z ropy a chemickej hmoty. Môže sa vo všeobecnosti aplikovať na vonku so zlým prostredím pre jeho obrysie umelecké, ľahko inštaláciu a údržbu.
Komponenty:
- Všetky výkonové transformátory vybavené hĺbkovým prietokom, nízke - napätie, napätie, olej {{}} Relatesase Ventil Eartling Boilt, zdvíhacia doska, názov, štítok, tlakový Vale a tak ďalej. Transformátory, ktoré majú viac ako 800 kVA, sú vybavené signálnym teplomerom a plynovým relé.
