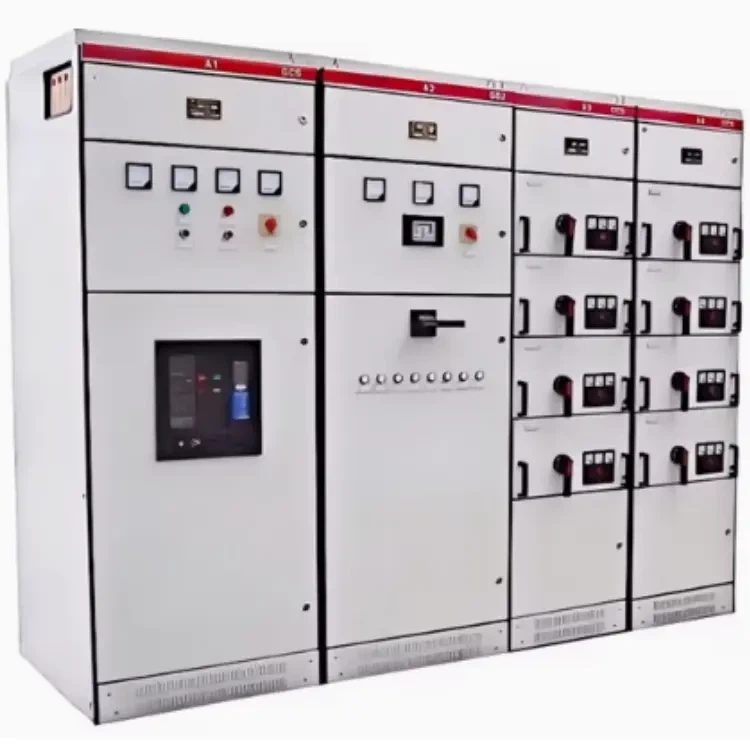

380V Komunikácia skrinka na distribúciu nízkeho napätia
Názov: 380V Komunikácia Nízko napätia distribučná skrinka Kapacita: 1500 kVA Rok dodania: 2019 Krajina/región: Bombaj, India Výhody: Prijatie modulárneho dizajnu (20 mm inštalačné otvory) a oceľového rámu za studena, umožňuje rýchlu predprodukciu a presnú zostavu, čo výrazne skracuje dodací cyklus. Vysoké univerzálne komponenty zabezpečujú stabilitu kvality a podporujú vysokofrekvenčné a vysoko spoľahlivé požiadavky na dodávku energie v komunikačných zariadeniach.
Skupina distribučnej distribúcie s nízkym napätím AC je zariadenie používané na distribúciu energie. Je vhodný na použitie v elektrárňach, rozvodniach, továrňach a podnikoch, kde je frekvencia striedavého prúdu 50 Hz, menovité pracovné napätie je 380 V a menovité pracovný prúd je až 3150A v systéme distribúcie energie. Skrinka slúži ako zariadenie na konverziu, distribúciu a riadenie elektrickej energie na osvetlenie a napájacie zariadenie. Skupina distribučnej distribúcie s nízkym napätím bola navrhnutá s ohľadom na bezpečnosť, hospodárnosť, racionalitu a spoľahlivosť, ktorá ponúka vysokú látku, vynikajúcu dynamickú stabilitu, flexibilné elektrické schémy, ľahké montáž, silné série a praktické vlastnosti, novú štruktúru a vysokú úroveň ochrany. Môže sa použiť ako aktualizácia pre vybavenie rozvádzače s nízkym napätím.
Štrukturálne charakteristiky
Okrúhadlo distribučnej skrinky s nízkym napätím AC prijíma formulár univerzálnej špecifikácie. Rám je vyrobený z 8MF chladnej ocele a je lokálne zváraný a zostavený. Časti rámu a špeciálne časti sú dodávané podľa profilu určeného výrobného závodu, čím sa zabezpečuje presnosť a kvalita tela skrinky. Komponenty univerzálnej skrinky sú navrhnuté podľa modulárneho princípu s inštalačnými otvormi v 20 mm intervaloch modulu. Vysoká univerzálnosť umožňuje továrni dosiahnuť predprodukciu, ktorá nielen skracuje výrobný výrobný cyklus, ale tiež zvyšuje efektívnosť práce.
Produkt Distribučnej skrinky s nízkym napätím
1. Vysoký bezpečnostný dizajn
Komunikácia s nízkym napätím 380V Distribučná skrinka využíva vysoko pevné oceľové dosky pre telesné skrinky, čo poskytuje ochranu IP30 pred prachom a elektrickým šokom.
Vybavené inteligentnými ističmi a zvyškovými prúdovými zariadeniami (RCD), ktoré monitorujú preťaženie, skraty a chyby uzemnenia v reálnom čase, čím sa zabezpečuje bezpečnosť zariadenia a personálu.
2.Modulárna flexibilná konfigurácia
Modulárna štruktúra umožňuje rýchle rozširovanie na základe požiadaviek na zaťaženie, čo umožňuje flexibilné pridanie alebo odstránenie funkčných jednotiek, ako je distribúcia energie, monitorovanie a moduly kvality výkonu.
Návrh štandardizovaného rozhrania zaisťuje kompatibilitu s hlavnými značkami ističov, relé a komunikačných protokolov a prispôsobuje sa rôznym potrebám integrácie systému.
3. Účinný rozptyl tepla a anti-interferencia
Optimalizovaný systém ventilácie a rozptylu tepla v skrinke využíva vrcholové axiálne ventilátory a inteligentnú reguláciu teploty, aby sa zabezpečila stabilná prevádzka aj pri vysokých teplotách a vysokom zaťažení.
Elektromagnetické tienenie efektívne potláča elektromagnetické interferencie (EMI), čím sa zabezpečuje spoľahlivé komunikačné signály a energetické systémy.
4. indilligentná funkcia monitorovania
Komunikácia s nízkym napätím 380V Distribučná skrinka integruje moduly diaľkového monitorovania (voliteľné), ktoré podporujú monitorovanie v reálnom čase a alarmy pre napätie, prúd, napájanie a stav porúch.
Podporuje komunikačné protokoly, ako sú Modbus a RS485, čo umožňuje bezproblémovú integráciu so systémami na správu budov alebo komunikačných sietí.
Parameter
Model
Menovité napätie (V)
Menovitý prúd (a)
Menovité skratové prelomenie prúdu (KA)
Menovité skraty vydrhnutie prúdu (IS) (ka)
Menovitý vrchol odoláva prúdu (KA)
Úroveň ochrany krytu
Ggd1
380
A: 1000
15
15
30
-
B: 600 (630)
C: 400
Ggd2
380
A: 1500 (1600)
30
30
63
IP30
B: 1000
C: -
Ggd3
380
A: 3150
50
50
105
-
B: 2500
C: 2000
Dodávka
Môžeme tiež poskytnúť nasledujúce produkty transformátora: 30-2500 KVA/10KV Laminovaný distribučný transformátor 30-2500 kva výkonný transformátor 30-2500 kva výkonný transformátor (trojfázový olejový výkonový transformátor) } 30-2500 kva/10kv epoxidová živici Cast suchý transformátor } 30-2500 kva epoxidová živici Cast suchý transformátor 30-2500 kva/10kv epoxidová živici Cast suchý transformátor 30-2500 KVA suchý trojfázový dvojfázový dvojfázový nevýrazný regulačný distribučný transformátor distribúcie 30-2500 kva/10kv suchý trojfázový dvojfázový dvojitého nevýrazného napätia regulujúceho distribučného transformátora 30-2500 kva amorfný zliatinový transformátor suchého typu 30-3200 transformátor usmerňovača KVA 6300-42200 KVA Trojfázový olejový výkonový transformátor 800-31500 kva/35 kv olejový transformátor energie 100-1600 KVA kombinovaný transformátor 380V Komunikácia skrinka na distribúciu nízkeho napätia Vopred zostavená rozvodňa (európsky štýl) atď.
Výrobný proces
1.Design a overenie
Prispôsobené výkresy sa vytvárajú podľa požiadaviek zákazníka, optimalizácia rozloženia obvodov a návrh rozptylu tepla pomocou simulačného softvéru.
Uskutočňujú sa ochrana IP, izolácia odolávanie napätia a testy EMC (elektromagnetická kompatibilita), aby sa zabezpečilo dodržiavanie medzinárodných noriem (napr. IEC 61439, GB 7251).
2. Získanie materiálov a komponentov
Vybrané sú vysoko kvalitné komponenty na zabezpečenie elektrického výkonu a životnosti.
Oceľové a izolačné materiály prechádzajú certifikáciami ROH a environmentálnym osvedčeniam, ktoré zabezpečujú bezpečnosť a trvanlivosť.
3. Zmiernenie a kontrola kvality
Modulárna montáž prísne dodržiava procesné štandardy, čím sa zabezpečuje, že elektrické vzdialenosti a vzdialenosti vzniky spĺňajú bezpečnostné špecifikácie.
100% testovanie v továrni zahŕňa izolačný odpor, odolávanie napätia, zvýšenie teploty a overenie funkcie RCD.
4. BAKING A DODÁVKA
Na zabezpečenie bezpečnej prepravy sa používa balenie odolné voči nárazom a vlhkosti.
Usmernenie na inštalácii na mieste sa poskytuje na rýchle dokončenie systému systému a ladenia.
Komunikácia Nízke napätie distribučná skrinka použiteľné scenáre
Distribúcia energie pre komunikačné základné stanice a dátové centrá;
Distribučné systémy s nízkym napätím pre inteligentné parky a inteligentné budovy;
Správa energie pre priemyselné závody a logistické sklady;
Núdzové napájacie zdroje a zariadenie podporujúce zariadenie UPS.
Certifikát certifikácie SGS
O nás
GNEE GREA:
Global Transformer Supply Chain Expert (2008 - prítomný)
Spoločnosť Gnee Group bola založená v 2 0 08, prešla pätnásťročnou kultiváciou hlbokého priemyslu, úspešne sa transformovala z regionálneho obchodníka na globálneho experta na správu dodávateľského reťazca. Ako priekopník v integrácii reťazca oceliarskeho priemyslu založil skupina systém s hodnotou plného cyklu, ktorý pokrýva obstarávanie surovín, koordináciu výroby, optimalizáciu logistiky a terminálové služby a stanovuje inovatívny operačný referenčný referenčný bod v sektore globálneho distribučného transformátora. V ére priemyslu 4.0 sa skupina GNEE zrýchľuje smerom k svojmu cieľu stať sa globálnym integrátorom hodnoty priemyselného priemyslu prostredníctvom digitálnej reštrukturalizácie a výstavby zeleného dodávateľského reťazca.
Výrobné prostredie
Balenie
Často
Otázka: Aké sú základné konkurenčné výhody vašej spoločnosti?
A: Skúsenosti a rozsah: Od svojho založenia v roku 2008 sa naša spoločnosť zameriava na pole Transformer 18 rokov. Dodali sme viac ako 50, 000 jednotky vybavenia a slúžili viac ako 2, 000 zákazníkov na celom svete. R&D a výroba: Tím 200 profesionálov s 20, 000 ㎡ Moderná výrobná základňa pokrývajúca tri hlavné miesta v Číne: Shijiazhuang, Xingtai a Anyang. To zaisťuje úplnú autonómiu zo surovín na hotové výrobky. Schopnosť prispôsobenia: Podporuje návrh transformátorov v rozmedzí od 50 kVA do 5 000 kVA. Prispôsobené riešenia môžu byť poskytnuté pre špeciálne scenáre, ako sú vysoká nadmorská výška alebo extrémne teploty.
Otázka: Ako zabezpečíte dodaciu lehotu a kvalitu?
Odpoveď: Zabezpečenie dodávateľského reťazca: Využívanie výhod pre priemyselné klastre troch tovární udržiavame dostatočný inventár surovín, čo umožňuje rýchlejšiu reakciu na objednávku v porovnaní s priemerom priemyslu o 30%. Systém riadenia kvality: Z presnosti stohovania jadra (± 0. 5 mm) do 200 inšpekčných položiek pred dodaním produktu zabezpečujeme, aby každé zariadenie spĺňa medzinárodné normy, ako sú CE a IEC.
Otázka: Aký je dodací cyklus pre štandardné výrobky? Ovplyvnia vlastné produkty dodaciu lehotu?
Odpoveď: Štandardné produkty: Typický dodací cyklus je 15-30 Pracovné dni (počnúc podpísaním zmluvy a prijatím predbežnej platby). Vlastné produkty: Cykly dodávok sa môžu rozšíriť v závislosti od konkrétnych požiadaviek, ktoré zvyčajne vyžadujú pracovné dni 30-60. Ak sú zapojené špecifické materiály, neštandardné návrhy alebo medzinárodná doprava, bude sa rokovať medzi oboma stranami konkrétny čas.
Otázka: Spĺňajú transformátory vašej spoločnosti medzinárodné normy?
A: Certifikácie: Osvedčenia vrátane IEC 60076 (Medzinárodný štandard), GB/T 6451 (čínsky národný štandard), SGS, CE, UL atď. Špeciálne certifikácie: nekryštalické zliatinové transformátory spĺňajú štandard IEC 61786 (vysokoúčinný transformátor); Vopred zostavené rozvodne spĺňajú požiadavku IEC 62271-200 (vopred zostavené rozvodne).
Otázka: Ako zvoliť príslušný typ transformátora?
Odpoveď: Priorita energetickej účinnosti: Vyberte amorfnú zliatinu alebo transformátory suchého typu suchého typu. Scenáre s vysokým zaťažením: Preferované sú olejové transformátory. Komplexné potreby distribúcie: kontaktujte inžinierov na prispôsobenie vopred zostavených roztokov.
