Ako vypočítať kapacitu jednotkového transformátora rozvodne?

Výpočet kapacity jednotkového rozvodného transformátora je rozhodujúci proces, ktorý si vyžaduje komplexné pochopenie rôznych faktorov. Ako skúsený dodávateľ jednotkových rozvodných transformátorov som bol svedkom z prvej ruky dôležitosť výpočtov presnej kapacity pri zabezpečovaní efektívnej a spoľahlivej prevádzky elektrických systémov. V tomto blogovom príspevku sa podelím o niekoľko poznatkov o tom, ako vypočítať kapacitu jednotkového transformátora rozvodne.

Pochopenie základov kapacity transformátora

Predtým, ako sa ponoríte do metód výpočtu, je nevyhnutné pochopiť, čo znamená kapacita transformátora. Kapacita transformátora sa zvyčajne meria v Kilovolt - ampéroch (KVA). Predstavuje maximálne množstvo elektrickej energie, ktorú transformátor zvládne bez prehriatia alebo zažívajúce nadmerné straty.

Výkon v elektrickom obvode je daný vzorcom (p = vi \ cos \ theta), kde (p) je skutočná sila vo wattoch, (v) je napätie vo voltoch, (i) je prúdom v ampéroch a (\ cos \ theta) je faktor. V kontexte transformátorov sa používa zjavná sila (S = VI) a je vyjadrená v KVA.

Faktory ovplyvňujúce výpočet kapacity transformátora

Požiadavky na zaťaženie

Prvým a najdôležitejším faktorom je zaťaženie, ktoré bude transformátor slúžiť. Musíte určiť celkový dopyt po výkone všetkých elektrických zariadení pripojených k transformátora. To zahŕňa motory, osvetlenie, vykurovanie a ďalšie elektrické zariadenia.

Na výpočet celkového zaťaženia uveďte uveďte všetky elektrické zaťaženie a ich výkonové hodnotenia. Napríklad, ak máte motor s hodnotením výkonu 100 kW a niekoľkými svietidlami s kombinovaným výkonom 20 kW, celkový skutočný dopyt po výkone je (p_ {celkový} = 100 + 20 = 120) kW.

Musíte však tiež zvážiť faktor zaťaženia. Väčšina priemyselných zaťažení má účinný faktor menší ako 1. Ak je priemerný faktor zaťaženia (\ cos \ theta = 0,8), potom zdanlivý výkon (s = \ frac {p} {\ cos \ theta}). V našom príklade (s = \ frac {120} {0,8} = 150) kVa.

Budúce rozšírenie

Pri výpočte kapacity transformátora je dôležité naplánovať budúci rast. Ak v budúcnosti očakávate pridanie ďalších elektrických zariadení, mali by ste zohľadniť ďalšie zaťaženie. Bežnou praxou je pridať určité percento (napr. 20 - 30%) k súčasnému výpočtu zaťaženia, aby sa zohľadnila budúca expanzia.

Faktor rozmanitosti

Faktor rozmanitosti zohľadňuje skutočnosť, že nie všetky elektrické zaťaženie budú fungovať súčasne s maximálnou kapacitou. Napríklad v kancelárskej budove nie sú všetky počítače, tlačiarne a osvetlenie súčasne zapnuté. Faktor diverzity je číslo menšie ako 1 a používa sa na zníženie vypočítaného zaťaženia.

Ak je vypočítané celkové zaťaženie (S_ {total}) a faktor diverzity je (d), potom upravené zaťaženie (s_ {upravené} = s_ {total} \ krát d).

Výpočtové metódy

Metóda sčítania zaťaženia

Toto je najpriamejšia metóda. Ako je opísané vyššie, uvádzate všetky elektrické zaťaženie, vypočítate svoje individuálne požiadavky na energiu a potom ich zhrňte, aby ste získali celkovú skutočnú silu. Potom rozdelíte celkovú skutočnú silu účinným faktorom, aby ste získali zjavnú silu.

Povedzme, že máte v malom priemyselnom zariadení nasledujúce zaťaženie:

• Tri motory: Každý motor má hodnotenie výkonu 20 kW a účinný faktor 0,8.
• Systém osvetlenia: S výkonom hodnotením 10 kW a účinným faktorom 0,9.

Celkový skutočný výkon motorov je (p_ {motors} = 3 \ tims20 = 60) kW. Zdanlivá sila motorov je (s_ {motors} = \ frac {60} {0,8} = 75) kVa.

Zdanlivá sila osvetľovacieho systému je (S_ {osvetlenie} = \ frac {10} {0,9} \ približne1.11) kVA.

Celkový zjavný výkon bez zváženia faktora rozmanitosti je (s_ {motors} + s_ {osvetlenie} = 75 + 11,11 = 86,11) kVA.

Ak predpokladáme faktor diverzity 0,8, upravený zjavný výkon je (s_ {upravený} = 86,11 \ time0,8 = 68,89) KVA.

Metóda faktora dopytu

Metóda faktora dopytu sa často používa pri riešení veľkých elektrických systémov. Faktor dopytu je pomer maximálneho dopytu systému k celkovému pripojenému zaťaženiu.

Napríklad, ak je celkové pripojené zaťaženie budovy 500 kVA, ale maximálny dopyt meraný po dobu je 300 kVA, faktor dopytu (df = \ frac {300} {500} = 0,6).

Na výpočet kapacity transformátora pomocou metódy dopytového faktora vynásobíte celkové pripojené zaťaženie faktorom dopytu.

Výber správnej kapacity transformátora

Po vypočítaní požadovanej kapacity musíte vybrať transformátor s kapacitou, ktorá je rovná alebo mierne väčšia ako vypočítaná hodnota. Je dôležité nevybrať si príliš veľký transformátor, pretože to môže viesť k zvýšeniu nákladov a nižšej účinnosti pri ľahkom zaťažení.

Napríklad, ak je vaša vypočítaná kapacita 70 kVA, môžete si vybrať transformátor s kapacitou 75 kVA alebo 100 kVA, v závislosti od dostupnosti a efektívnosti nákladov.

Dôležitosť výpočtu presnej kapacity

Výpočet presnej kapacity je nevyhnutný z niekoľkých dôvodov. Po prvé, poddimenzovaný transformátor môže viesť k prehriatiu, čo môže poškodiť transformátor a spôsobiť výpadky napájania. Po druhé, môže znížiť životnosť transformátora a zvýšiť náklady na údržbu.

Na druhej strane je nadrozmerný transformátor neefektívny a môže plytvať energiou. Vyžaduje tiež väčšiu počiatočnú investíciu, ktorá môže byť pre mnohých zákazníkov významnou nevýhodou.

Naše ponuky

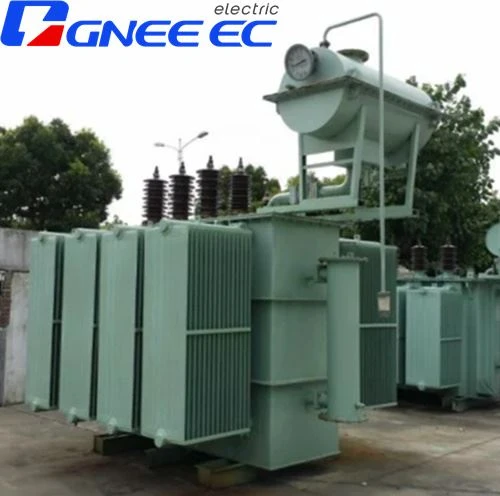

Ako dodávateľ jednotkových rozvodných transformátorov ponúkame širokú škálu výrobkov, ktoré spĺňajú rôzne požiadavky na kapacitu. NášTransformátorysú navrhnuté s najnovšou technológiou, aby sa zabezpečila vysoká účinnosť a spoľahlivosť.

Pre väčšie projekty, nášPrefabrikovaná rozvodňa 4300kVAje skvelá voľba. Je vopred zostavený a testovaný, čo znižuje čas a náklady na inštaláciu.

Poskytujeme tiežMocenská rozvodňariešenia, ktoré sú prispôsobené tak, aby vyhovovali konkrétnym potrebám našich zákazníkov. Či už ste malý podnik alebo veľké priemyselné zariadenie, máme odborné znalosti a produkty, ktoré vám pomôžu zvoliť správnu kapacitu transformátora.

Kontaktujte nás kvôli obstarávaniu

Ak ste v procese výpočtu kapacity jednotkového transformátora pre svoj projekt a potrebujete odbornú radu, alebo ak ste pripravení uskutočniť nákup, sme tu, aby sme vám pomohli. Náš tím expertov vás môže viesť celým procesom, od výpočtu kapacity po inštaláciu a údržbu. Kontaktujte nás ešte dnes a začnite proces obstarávania a zabezpečiť plynulú prevádzku vášho elektrického systému.

Odkazy

• Roger C. Dugan, Mark F.
• „Transformer Engineering: Dizajn, technológia a diagnostika“ od George Karady a Tapas K. Saha.
